- 產品型號：31169505
- 頻率：1.8~180MHZ
- 尺寸：5.0*7.0mm
- 產品介紹：加高電子(HELE.)是頻率元件的專業製造商,我們更專注開發高溫度耐受性的產品、特殊應用領域之規格,并朝小型化開發設計,以滿足終端產品的發展趨勢.
-

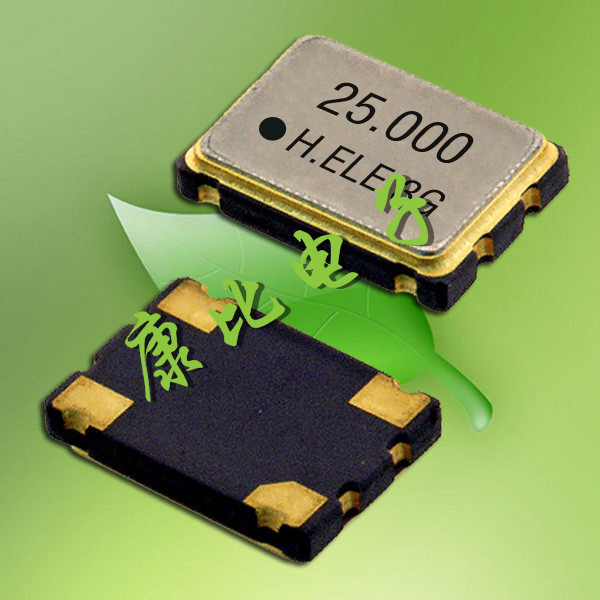

有源晶振,貼片晶振,加高晶振,HSO751S晶振,普通有源晶振
.jpg)
HSO751S晶振,進口加高晶體,普通有源晶振.小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
.jpg)
| 說明 | HSO751S晶振 |
| 頻率范圍 | 1.8~180MHZ |
| 頻率穩定度 | A:±100 B:±50 C: ±30 D: ±25 |
| 輸出電平 | CMOS |
| 工作溫度 | -10℃~+60℃,-20℃~+70℃,或客戶要求 |
| 保存溫度 | -40℃~+85℃ |
| 負載電容 | 15pF |
| 輸出對稱 | 40% ~ 60% or 45% ~ 55%(at 55%V DC) |
| 電壓 |
3V、3.3V、5V、5.5V |
.jpg)
.jpg)
加高晶振承諾所有的運作皆遵守本地國家的法律,加高電子科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準. 2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
.jpg)

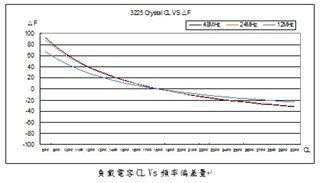

石英晶振電路設計匹配問題：
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）
Rf為具有200KΩ?1MΩ反饋電阻.它的內置芯片一般設置.
Rd為限流電阻470Ω與1KΩ?.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.
一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.
例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.衡量負電阻（-R）以下說明：線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值.
（3）振蕩期間測量R的值.
（4）你將能夠獲得負電阻的值,|•R|= R +的Rr,和RR =晶體的阻力.
附：所連接的電路的雜散電容,可能會影響測定值.
如果晶體的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路.如果是這樣的話,我們有三種方法來改善這樣的情況：
降低外部電容（Cd和CG）的值,并采用其他晶體具有較低負載電容（CL）.
采用具有較低電阻（RR）的晶體.
使用光盤和CG的不等價的設計.我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.當有信號輸出從XOUT但不辛,其表示后面的功耗的情況下 - 電極后端電路是極其巨大的.我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路.
