首頁進口晶振32768晶振,CFS-206表晶,CITIZEN圓柱晶振

32768晶振,CFS-206表晶,CITIZEN圓柱晶振

產品型號：20328616
頻率：32.768KHZ
尺寸：2*6mm,詳解請瀏覽PDF
產品介紹：晶體32.768K,音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準

32768晶振,CFS-206表晶,CITIZEN圓柱晶振產品被廣泛應用到比較高端的汽車電子產品,民用產品有家用電器,智能筆記本,MP3,MP4多功能播放器,智能手表等產品.

項目	模型	CFS-206	條件
標準頻率	fo	32.768K
周波數偏差	ppm	±10ppm ±20ppm 或指定	at25℃
負載電容	CL	12.5pf或指定
工作溫度范圍	TopR	-20℃~+75℃
儲存溫度范圍	TsTR	-40℃~+85℃
變曲點溫度	TM	25℃±5℃
溫度系數	β	-0.034±0.006ppm/℃²
動態電阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激勵電平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并聯電容	Co	1.2PF Typ 1.0Typ

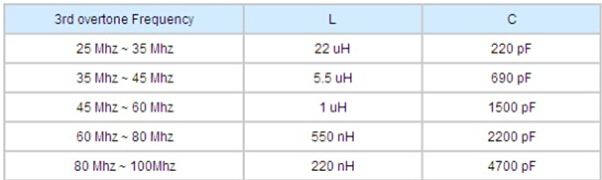

頻率輸出是目標頻率的三倍:

這個問題的可能性相對較小.請確定的三次泛音調模式的頻率反饋是否大于基頻模式,由于放大電路的反饋大.當放大電路內置于芯片組此問題可能會發生.為了解決這個問題,請采用三次泛音模式晶體.此外,放大電路,第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩.系統故障是由于超大輸出波形的幅度.

1、也可以提高終端的電容解決方案,然后檢查波形幅度是否得到改善.

2.請確定使用頻譜分析儀機中斷信號的頻率.我們可以發現存在的問題是根據頻率什么.

3.如果是從電源的交流信號,請檢查電源和信號的兩個理由的狀態是否是浮動的.請改為浮動,如果它不是.

4.如果信號具有高頻率,請使用以下方法：使用晶體外殼為接地.采用水晶較小C0.

增加電路,鎘和CG的外部電容,并采用晶體具有較高的負載電容CL.

5.請檢查周圍電路和PCB布局,如果上面的方法都沒有能夠解決您的問題.如果兩者都正常,那么請你聯系IC制造商探討其芯片組設計的不明信號的反應.改變周圍電路的設計只能緩解問題,而不是完全解決它.通常.這將是最好找出來的芯片組設計問題并解決它.
