首頁進口晶振 Euroquartz晶振Euroquartz晶振,CX18SMAT晶振,CX18S-SM1-50.0M,100/100/I晶振

Euroquartz晶振,CX18SMAT晶振,CX18S-SM1-50.0M,100/100/I晶振

產品型號：36463135
頻率：30~50MHZ

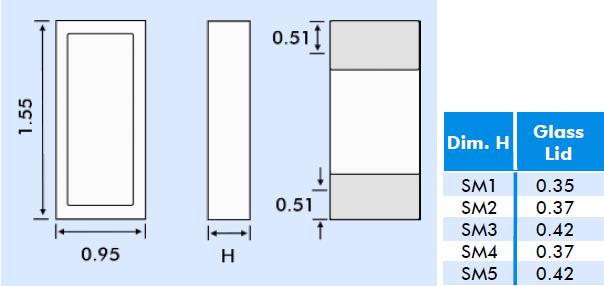

尺寸：3.2*1.5mm
產品介紹：Euroquartz晶振,CX18SMAT晶振,CX18S-SM1-50.0M,100/100/I晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖?..

Euroquartz晶振,CX18SMAT晶振,CX18S-SM1-50.0M,100/100/I晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
為了向全球客戶提供廣泛的變頻控制產品，Euroquartz是三家石英晶體和振蕩器設計和制造公司的授權經銷商，所有這些公司都有獨特和互補的產品系列。美國Statek公司生產一系列領先的超小型石英頻率控制設備，并提供卓越的客戶服務和卓越的產品質量解決方案。美國Greenray Industries公司是OCXO，TCXO和VCXO的領先制造商，這些精密石英晶體振蕩器可用作通信，儀器儀表和軍事應用的精密信號源。
總部位于德國Axtal，主要致力于頻率控制產品和壓電傳感器的設計，開發，生產和測試，包括晶體諧振器，晶體振蕩器和包含石英和其他壓電晶體諧振器的頻率控制模塊，如Langasite（LGS），Langatate （LGT）以及SAW諧振器。
Euroquartz晶振在頻率產品制造領域擁有超過60年的經驗,在石英晶振,濾波器以及石英晶體振蕩器的設計和制造方面擁有一支強大的工程團隊,高品質產品制造是歐洲石英晶振運營.Euroquartz晶振,CX18SMAT晶振,CX18S-SM1-50.0M,100/100/I晶振.

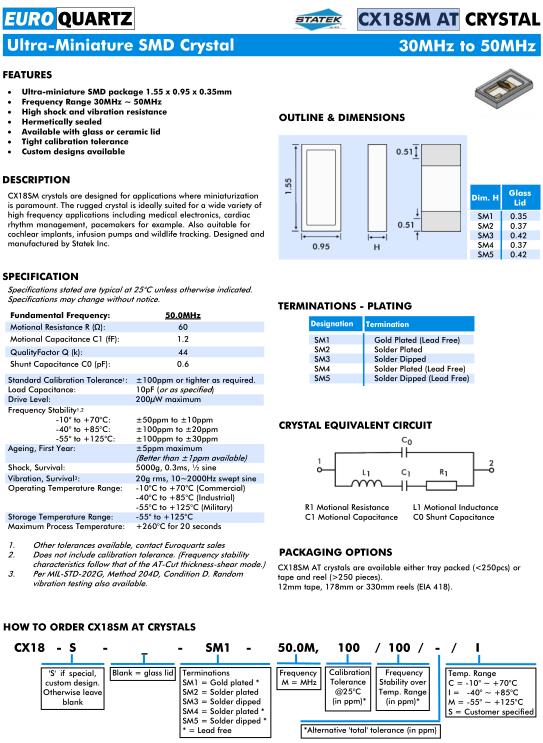

Fundamental Frequency:	50.0MHz
Motional Resistance R (Ω):	60
Motional Capacitance C1 (fF):	1.2
QualityFactor Q (k):	44
Shunt Capacitance C0 (pF):	0.6
Standard Calibration Tolerance 1 :	±100ppm or tighter as required.
Load Capacitance:	10pF ( or as specified)
Drive Level:	200µW maximum
Frequency Stability 1,2
-10° to +70°C:	±50ppm to ±10ppm
-40° to +85°C:	±100ppm to ±20ppm
-55° to +125°C:	±100ppm to ±30ppm
Ageing, First Year:	±5ppm maximum
Shock, Survival:	5000g, 0.3ms, ½ sine
Vibration, Survival 3 :	20g rms, 10~2000Hz swept sine
Operating Temperature Range:	-10°C to +70°C (Commercial)
	-40°C to +85°C (Industrial)
	-55°C to +125°C (Military)
Storage Temperature Range:	-55° to +125°C
Maximum Process Temperature:	+260°C for 20 seconds

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Euroquartz晶振,CX18SMAT晶振,CX18S-SM1-50.0M,100/100/I晶振.
