首頁醫療器械溫補晶振,有源晶振,NT3225SA晶振,日本電波株式會社,NDK溫補晶振

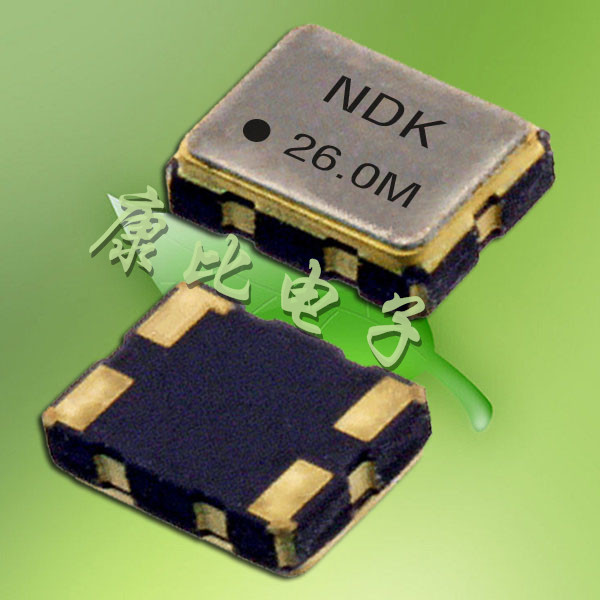

溫補晶振,有源晶振,NT3225SA晶振,日本電波株式會社,NDK溫補晶振

產品型號：26592799
頻率：10~40MHZ

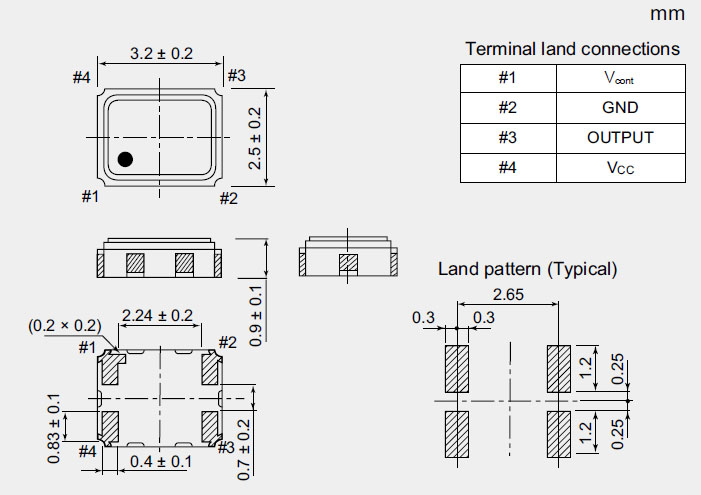

尺寸：3.2*2.5mm
產品介紹：產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦.

NT3225SA晶振,日本電波株式會社,NDK溫補晶振小尺寸的TCXO溫補晶振內部晶片焊接模式采用了,高精密點膠技術,晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內,確保TCXO晶體產品精度,穩定性能良好發揮功能.

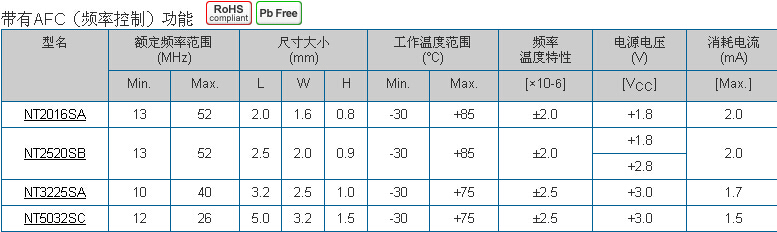

型號		NT3225SA
輸出電壓		LVPECL
頻率范圍(MHZ)		10 to 40
頻率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作溫度		0 to +70	0 to +85	0 to +85
保存溫度		–55 to +125
電源電壓（V）		+2.5 ± 5 %, +3.3 ± 10 %
電流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
輸出電壓(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降時間(單位:納秒)		Max. 1 (20 to 80% Waveform)
對稱(%)		45 to 55 (at 50% Waveform)
輸出負載(Ω)		50 (Terminated to VCC–2.0V)
相位抖動		Max. 1 (Offset frequency : 12kHz to 20MHz)

負載電容匹配
1.于振蕩電路產生的振蕩回路來看，不同的負載電容會有不同程度頻率飄移，因此設計時必須針對產品實際的負載電容做量測以確定是否與當初設計規格一致

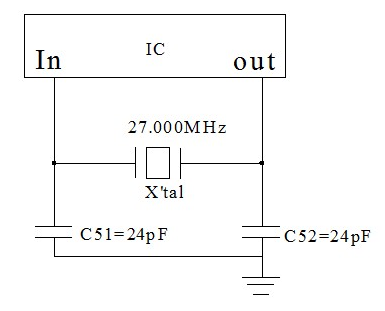

2.理論值負載電容計算方式如下,由C51 C52計算串聯電容后加上離散電容等于實際的負載電容，雜散電容內含PCB Layout、芯片電極等等因素造成.
CL = C51 * C52 / (C51 + C52) + C0 + Cs;
Note: Cs refers to on board stray capacitance.

NDK的發展：
1948 年在東京都中央?yún)^(qū)日本橋設立南部商工株式會社
1949 年開始晶體諧振器的制造、銷售
1950 年公司名變更為日本電波工業株式會社
         總公司遷移登記至東京都涉谷區大山町
1954 年建設、遷移總公司及工廠至東京都涉谷區代代木新町（現為涉谷區西原）
1959 年開始晶體濾波器的制造
1960 年開始晶體振蕩器的制造
1962 年著手在崎玉縣狹山市建立新工廠（現為狹山事業所）
1963 年在狹山事業所建成人工水晶工廠、開始人工水晶的制造
         在狹山事業所建成水晶切斷工廠
         在日本證券業協會進行店面登記
1964 年在狹山事業所建成組裝工廠
         在大阪府大阪市設立大阪辦事處
經營理念:
要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.
搶先取得社會需求,為客戶提供高質量的服務.
追求使用更方便、更穩定的發振源,創造更高的附加價值.
不畏失敗,向困難挑戰,努力培養出能自我開發的人才.
通過工作發揚人格.
尊重個人,努力提高員工的生活水平.
以與關系公司、供應商及包括地區社會在內的共同繁榮來回報投資者.
致力于保護地球環境,擔負起責任.

深圳康比電子有限公司：石英晶振、49/S、49/SMD、5X7mm、6x3.5mm、5X3.2mm、陶瓷晶振、ZTT三腳、ZTA二腳、貼片系列7.2X3.4mm、3.7X3.1mm、音叉表晶：32.768KHZ系列.在國內服務數千家高科技企業,和客戶共同見證晶振頻率的穩定一致性將可調電容改為固定電容,幫助客戶降低產品成本.康比以先進的全自動檢測設備儀器、嚴格的現代化生產系統、和ISO9000質量管理體系、快捷的售后服務為您提供優質的產品和服務！

NDK晶體承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司.

我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.

1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.

2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
