首頁進口晶振 Q-Tech晶振QTCT3503C1B-45.000000,5032mm,45MHz,Q-Tech低抖動晶振

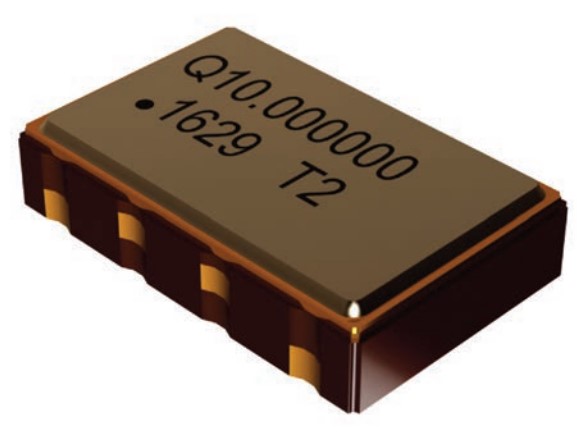

QTCT3503C1B-45.000000,5032mm,45MHz,Q-Tech低抖動晶振

產品型號：32461012
頻率：45MHz
尺寸：5.0x3.2mm
產品介紹：QTCT3503C1B-45.000000,5032mm,45MHz,Q-Tech低抖動晶振,QTCT350,導航應用晶振，美國進口晶振，Q-Tech晶振，型號：QTCT350，編碼為：QTCT3503C1B-45.000000，電壓：...

QTCT3503C1B-45.000000,5032mm,45MHz,Q-Tech低抖動晶振,QTCT350,導航應用晶振，美國進口晶振，Q-Tech晶振，型號：QTCT350，編碼為：QTCT3503C1B-45.000000，電壓：+3.3V，HCMOS輸出晶振，頻率為：45.000MHz，頻率穩定性：±2.5ppm，工作溫度范圍：-40℃至+85℃，小體積晶振尺寸：5.0x3.2mm，四腳貼片晶振，TCXO溫補晶振，有源晶振，石英晶體振蕩器。Q-Tech的表面安裝QTCT350振蕩器由一個IC 3.3Vdc，5.0Vdc TCXO內置在一個低輪廓陶瓷封裝與鍍金接觸墊。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低電平，低耗能，低損耗等特點。石英晶振，應用程序：旨在滿足當今對低電壓的要求，儀器，導航，航空電子，以太網/SynchE，基站，全球定位系統（GPS），便攜式收音機，F(xiàn)EMTO細胞等。
QTCT3503C1B-45.000000,5032mm,45MHz,Q-Tech低抖動晶振,QTCT350,導航應用晶振,產品特點：

•ECCN:EAR99

•頻率范圍從10.000000MHz到52.000000MHz

•占地面積小

•削波正弦，CMOS邏輯

•5.0Vdc、3.3Vdc電源

•工作溫度-40ºC至+85ºC可用

•可選自由調節

•密封陶瓷包裝

•可根據MIL-PRF-55310進行軍事篩選測試

•磁帶和卷軸包裝

•無鉛，符合RoHS

•VCTCXO選項

QTCT3503C1B-45.000000,5032mm,45MHz,Q-Tech低抖動晶振,QTCT350,導航應用晶振,參數表

Parameters

QTCT350XC

QTCT350XS

Output frequency range (Fo)

10.000000MHz-40.000000MHz

45.000000MHz

Logic

HCMOS

Clipped Sine

Supply voltage (Vdd)

5.0Vdc, 3.3Vdc ± 5%

Supply current (Idd)

3.5 mA max. - < 26MHz
8.0 mA max.-26MHz~≤40MHz

2.0 mA max.- < 26MHz
3.5 mA max -26MHz~≤52MHz

VCO Option (Tuning Range)

See Part Number on Page 1

Operating temperature (Topr)

See Part Number on Page 1

Storage temperature (Tsto)

-62ºC to + 125ºC

Duty Cycle

45/55%

N/A

Rise and Fall times

5ns max.

N/A

Start-up time (Tstup)

2ms max.

Output voltage (Voh/Vol)

0.9Vdd min. / 0.1Vdd max.

Vop-p = 0.8V

Output Load

15pF max.

10k || 10pF

Control Voltage to reach Pull Range

0.5V min.
1.5V typ.
2.5V max.

Control Voltage Impedance

100kΩ min.

Phase Noise typ. at 12.8MHz
   10Hz
   100Hz
   1kHz
   10kHz
   100kHz

-90 dBc/Hz
-112 dBc/Hz
-134 dBc/Hz
-150 dBc/Hz
-156 dBc/Hz

-96 dBc/Hz
-115 dBc/Hz
-133 dBc/Hz
-146 dBc/Hz
-158 dBc/Hz

Frequency Tolerance (Ftol) at 25ºC

±2.0ppm

Power Supply Stability ±5% (Fpwr)

±0.3ppm

±0.2ppm

Load Stability ±10% (Fload)

±0.2ppm

Aging

±1.0ppm 1st year

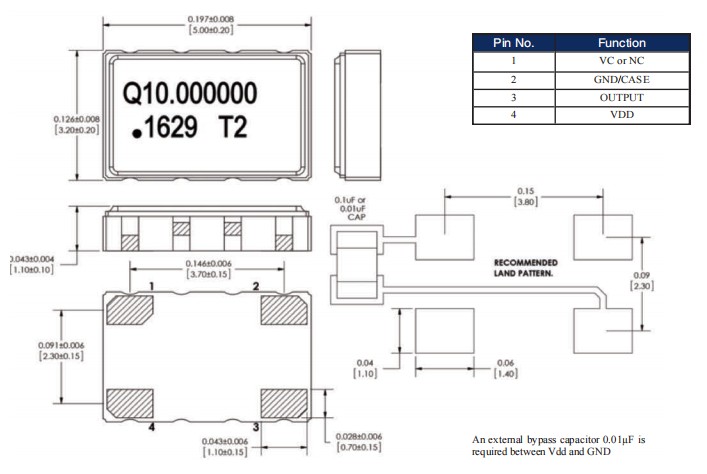

QTCT3503C1B-45.000000,5032mm,45MHz,Q-Tech低抖動晶振,QTCT350,導航應用晶振,尺寸圖
