首頁進口晶振 QuartzCom晶振QuartzCom晶振,MCO-5S18晶振,OSC差分石英晶振

QuartzCom晶振,MCO-5S18晶振,OSC差分石英晶振

產品型號：40136589
頻率：32.768kHz~133MHz

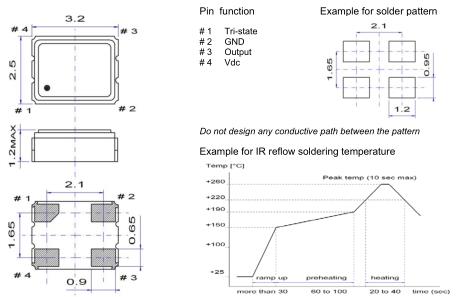

尺寸：3.2*2.5mm
產品介紹：QuartzCom晶振,MCO-5S18晶振,OSC差分石英晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也...

QuartzCom晶振,MCO-5S18晶振,OSC差分石英晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
我們保證hiqh質量的生產非?？煽亢统杀究刂?。世界領先的電子制造商選擇QuartzCom是因為它具有響應時間短，靈活性高，交貨時間短以及基于長期經驗的深厚技術支持。
我們認為這是我們的主要任務，以：為我們的客戶提供全面的最先進的頻率控制產品。通過我們的服務提供保持并不斷提高我們的質量。
QuartzCom AG 憑借其強大的工程力量的卓越開發和應用知識，已經在早期階段優化了客戶的電路設計。QuartzCom AG 希望通過服務和客戶導向以及非常廣泛的產品范圍來提供可靠的高質量解決方案，并作為高效的制造商及時交付指定的產品.
QuartzCom晶振公司致力于生產優質的濾波器,溫補晶振,SMD晶振等元件,主要使用于通信技術、測量、儀器儀表、安全、智能計量、航空電子、衛星、導航、汽車、鐵路、醫療、工業電子等領域.QuartzCom晶振,MCO-5S18晶振,OSC差分石英晶振.

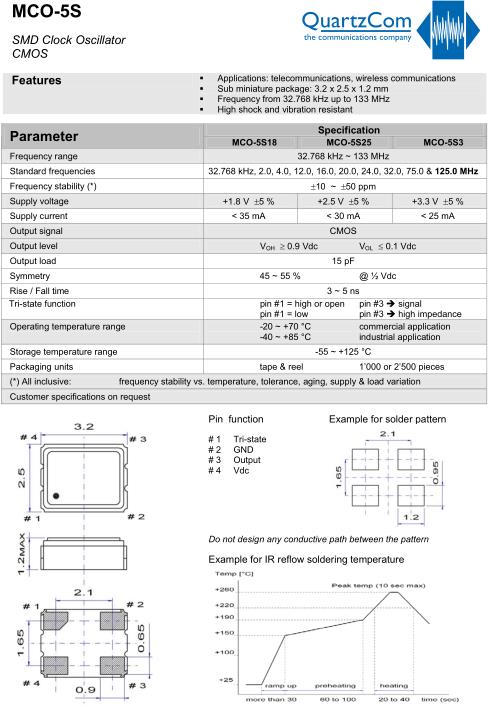

Parameter	Specification
	MCO-5S18	MCO-5S25	MCO-5S3
Frequency range	32.768 kHz ~ 133 MHz
Standard frequencies	32.768 kHz, 2.0, 4.0, 12.0, 16.0, 20.0, 24.0, 32.0, 75.0 & 125.0 MHz
Frequency stability (*)	±10 ~ ±50 ppm
Supply voltage	+1.8 V ±±5 %	+2.5 V ±±5 %	+3.3 V ±±10 %
Supply current	< 35 mA	< 30 mA	< 25 mA
Output signal	CMOS
Output level V OH ³	V OH ≥ 0.9 Vdc V OL ≤ 0.1 Vdc
Output load	15 pF
Symmetry	45 ~ 55 % @ ½ Vdc
Rise / fall time	3 ~ 5 ns
Tri-state function	pin #1 = high or open pin #3 è signal pin #1 = low pin #3 è high impedance
Operating temperature range	-20 ~ +70 °C commercial application -40 ~ +85 °C industrial application
Storage temperature range	-55 ~ +125 °C
Packaging units	tape & reel 1’000 or 2’500 pieces
(*) All inclusive: frequency stability vs. temperature, tolerance, aging, supply & load variation
Customer specifications on request

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。QuartzCom晶振,MCO-5S18晶振,OSC差分石英晶振.
