首頁進口晶振 Quarztechnik晶振夸克晶振,QTPX3晶振,可編程振蕩器

夸克晶振,QTPX3晶振,可編程振蕩器

產品型號：11169753
頻率：1.5~200MHZ
尺寸：3.2*2.5mm
產品介紹：夸克晶振,QTPX3晶振,可編程振蕩器,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了...

夸克晶振,QTPX3晶振,可編程振蕩器,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
我們是德國領先的石英晶體制造商之一。我們的優勢在于我們能夠在極短時間內將客戶的具體要求變?yōu)楝F(xiàn)實。我們廣泛的產品范圍使我們能夠處理石英技術的許多方面，為客戶提供物有所值的價格和穩定的價格。
作為德國振蕩石英晶體和振蕩器制造商已有50多年的歷史，我們生產各種產品 - 從通道晶體，振蕩石英晶體和石英振蕩器到基于壓電單晶的傳感器元件。我們的產品應用于所有類型的無線電應用，如用于制造振蕩器和壓力，溫度和質量敏感傳感器元件的精密晶體。
德國Quarztechnik Crystal(夸克晶振)公司成立已有50多年的歷史,在石英晶體振蕩器制造方面具有頗深的造詣.除此之外Quarztechnik晶振不僅生產晶體還研發生產溫補晶振,OSC晶振,有源晶振等元件,并做到價格低廉,性能優越.同時擁有龐大的生產力以及快速交付的能力.夸克晶振,QTPX3晶振,可編程振蕩器.

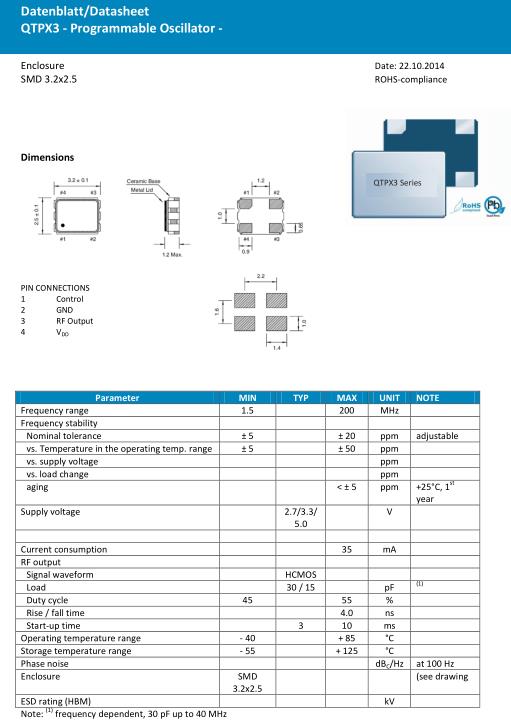

Parameter	MIN	TYP	MAX	UNIT	NOTE
Frequency range 1.5 200 MHz	1.5		200	MHz
Frequency stability
Nominal tolerance ± 5 ± 20 ppm adjustable	± 5		± 20	ppm	adjustable
vs. Temperature in the operating temp. range	± 5		± 50	ppm
vs. supply voltage				ppm
vs. load change				ppm
aging			< ± 5	ppm	+25°C, 1 st year
Supply voltage		2.7/3.3/5.0		V

Current consumption			35	mA
RF output
Signal waveform		HCMOS
Load		30 / 15		pF	(1)
Duty cycle	45		55	%
Rise / fall time			4.0	ns
Start-up time		3	10	ms
Operating temperature range	-40		85	°C
Storage temperature range	-55		125	°C
Phase noise				dB C /Hz	at 100 Hz

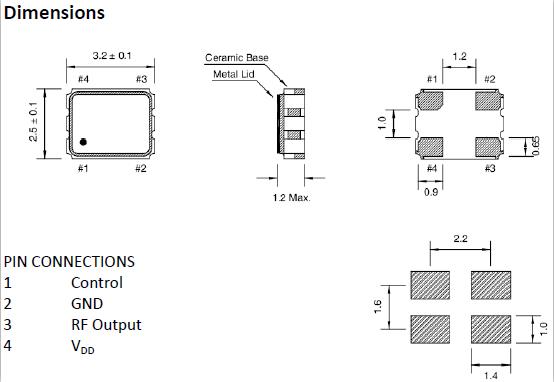

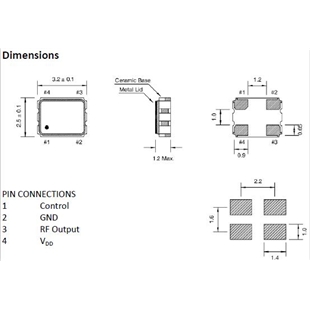

Enclosure	SMD 3.2x2.5			(see drawing
ESD rating (HBM)				kV
Note: (1) frequency dependent, 30 pF up to 40 MHz

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。夸克晶振,QTPX3晶振,可編程振蕩器.
