首頁進口晶振 Quarztechnik晶振Quarztechnik晶振,QTPX5晶振,SMD晶振

Quarztechnik晶振,QTPX5晶振,SMD晶振

產品型號：81181705
頻率：1.5~200MHZ
尺寸：5.0*3.2mm
產品介紹：Quarztechnik晶振,QTPX5晶振,SMD晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶...

Quarztechnik晶振,QTPX5晶振,SMD晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
作為德國振蕩石英晶體和振蕩器制造商已有50多年的歷史，我們生產各種產品 - 從通道晶體，振蕩石英晶體和石英振蕩器到基于壓電單晶的傳感器元件。我們的產品應用于所有類型的無線電應用，如用于制造振蕩器和壓力，溫度和質量敏感傳感器元件的精密晶體。
除標準振蕩器外，我們還生產TCXO和VCTCXO。
我們是德國領先的石英晶體制造商之一。我們的優勢在于我們能夠在極短時間內將客戶的具體要求變?yōu)楝F(xiàn)實。我們廣泛的產品范圍使我們能夠處理石英技術的許多方面，為客戶提供物有所值的價格和穩定的價格。
您也可以從我們訓練有素的團隊的專業知識和專家的專業知識中受益。
Quarztechnik Crystal集團成立至今已有50多年的歷史, Quarztechnik晶振并稱為夸克晶振,作為德國領先的頻率元件制造商,主要優勢能對客戶提出的要求在短時間內將客戶的需求變?yōu)楝F(xiàn)實,致力于向市場供應優質的Quarztechnik有源晶振,SMD晶振,石英晶體振蕩器等元件,同時具有創新能力與超越自我的勇氣,在業界處于領先的位置,一直在創新,從未被超越的精神,使得Quarztechnik晶振在晶體行業一路輝煌.Quarztechnik晶振,QTPX5晶振,SMD晶振.

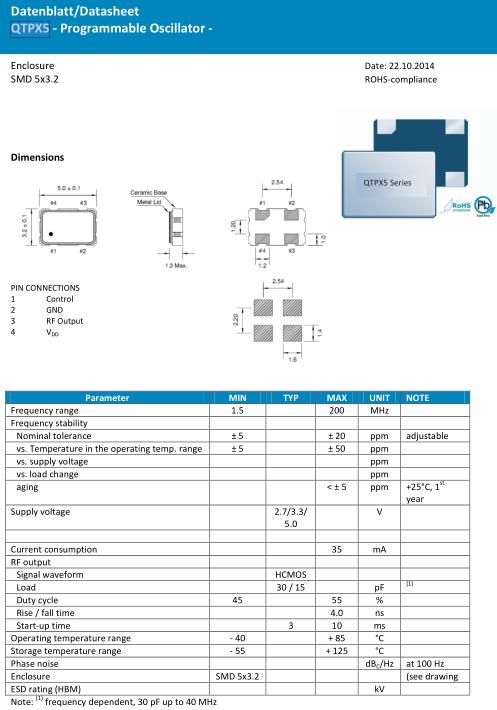

Parameter	MIN	TYP	MAX	UNIT	NOTE
Frequency range	1.5		200	MHz
Frequency stability
Nominal tolerance	± 5		± 20	ppm	adjustable
vs. Temperature in the operating temp. range	± 5		± 50	ppm
vs. supply voltage				ppm
vs. load change				ppm
aging			< ± 5	ppm	+25°C, 1 st year
Supply voltage		2.7/3.3/5.0		V

Current consumption			35	mA
RF output
Signal waveform		HCMOS
Load		30 / 15		pF	(1)
Duty cycle	45		55	%
Rise / fall time			4	ns
Start-up time		3	10	ms
Operating temperature range	-40		85	°C
Storage temperature range	-55		125	°C
Phase noise				dB C /Hz	at 100 Hz

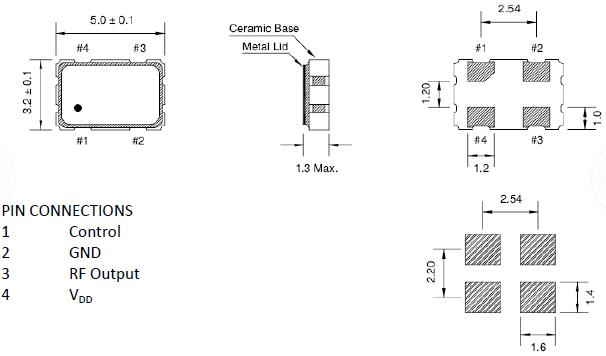

Enclosure	SMD 5x3.2				(see drawing
ESD rating (HBM)				kV
Note: (1) frequency dependent, 30 pF up to 40 MHz

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Quarztechnik晶振,QTPX5晶振,SMD晶振.
