首頁進口晶振 SKYWORKS晶振Skyworks差分晶體振蕩器,545BAB122M880ABGR,Si545數據中心應用晶振

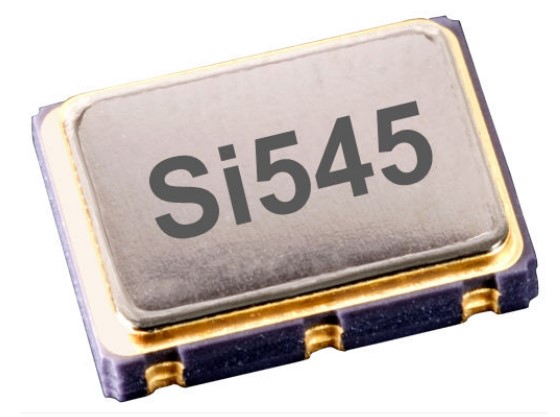

Skyworks差分晶體振蕩器,545BAB122M880ABGR,Si545數據中心應用晶振

產品型號：16971645
頻率：122.88MHz
尺寸：7.0x5.0mm
產品介紹：Skyworks差分晶體振蕩器,545BAB122M880ABGR,Si545數據中心應用晶振，美國進口晶振，Skyworks思佳訊晶振，型號：Si545，編碼為：545BAB122M880ABGR，頻率為：122.8...

Skyworks差分晶體振蕩器,545BAB122M880ABGR,Si545數據中心應用晶振，美國進口晶振，Skyworks思佳訊晶振，型號：Si545，編碼為：545BAB122M880ABGR，頻率為：122.880MHz，小體積晶振尺寸：7.0x5.0mm封裝，六腳貼片晶振，LVDS輸出差分晶體振蕩器，差分晶振，石英晶振，有源晶振，石英晶體振蕩器。應用于：100G/200G/400G OTN，相干光學，10G/40G/100G光學以太網，3G-SDI/12G-SDI/24G-SDI廣播視頻，數據中心，測試和測量，時鐘和數據恢復，F(xiàn)PGA/ASIC時鐘，物聯網，路由器，交換機等應用。

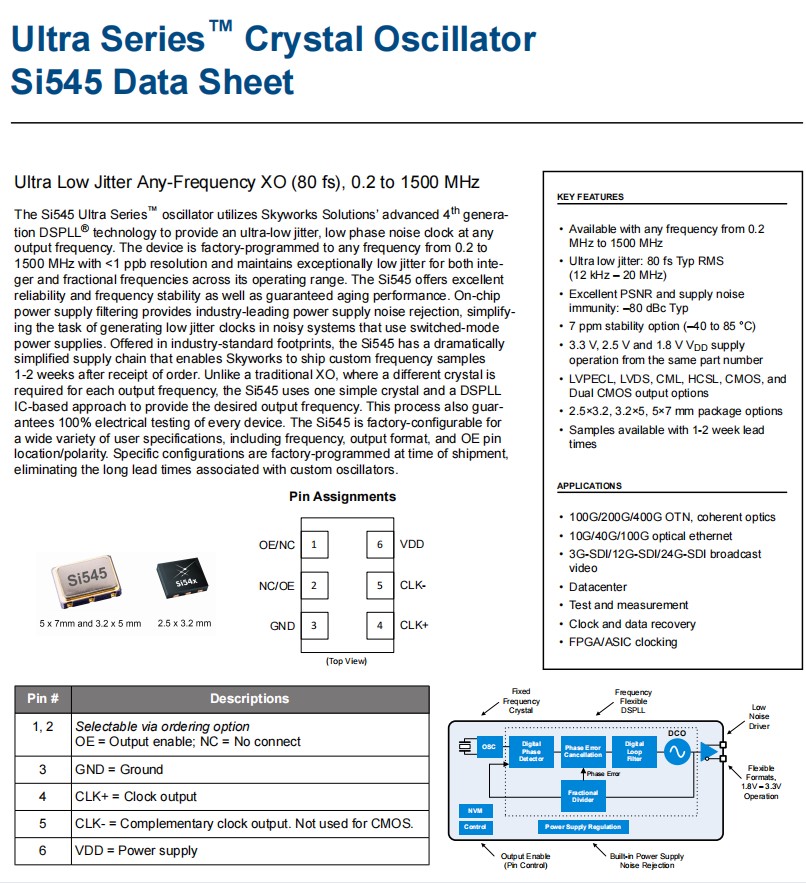

Si545超系列™振蕩器利用天空解決方案先進的第四代DSPLL®技術，在任何輸出頻率提供超低抖動、低相位噪聲時鐘。該設備被工廠編程到從0.2到1500 MHz的任何頻率，分辨率為<1 ppb，并在其工作范圍內對整數和分?jǐn)?shù)頻率保持異常低的抖動。Si545有源晶振提供了卓越的可靠性和頻率穩定性，以及保證老化性能。片上電源濾波提供了行業領先的電源噪聲抑制，簡化了在使用切換模式電源的有噪聲系統中產生低抖動時鐘的任務。Si545采用了行業標準，有一個大大簡化的供應鏈，使Skyworks能夠在收到訂單1-2周后發送定制頻率樣本。與傳統的XO不同，每個輸出頻率都需要不同的晶體，Si545使用一個簡單的晶體和一種基于DSPLL ic的方法來提供所需的輸出頻率。這個過程也保證了每個設備的100%的電氣測試。Si545可在工廠上配置各種用戶規格，包括頻率、輸出格式和OE引腳位置/極性。特定的配置是在裝運時由工廠編程的，消除了與自定義振蕩器相關的長交貨時間。

Skyworks差分晶體振蕩器,545BAB122M880ABGR,Si545數據中心應用晶振,參數表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	122.880			MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		107	153	mA
		LVDS/CML (output enabled)	—	83	121	mA
		HCSL (output enabled)		86	126	mA
		HCSL-Fast (output enabled)	—	94	138	mA
		CMOS (output enabled)		87	127	mA
		Dual CMOS (output enabled)	—	92	141	mA
		Tristate Hi-Z (output disabled)		73	112	mA
Temperature Stability		Frequency stability Grade A	–20	—	20	ppm
		Frequency stability Grade B	–10		10	ppm
		Frequency stability Grade C	–7	—	7	ppm
Total Stability1	F STAB	Frequency stability Grade A	–50		50	ppm
		Frequency stability Grade B	–25	—	25	ppm
		Frequency stability Grade C	–20		20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS, (CL = 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK>50 MHz			550	ps
		HCSL-Fast, FCLK>50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45	—	55	%
Output Enable (OE)2	VIH		0.7 × V DD	—	—	V
	VIL				0.3 × V DD	V
	TD	Output Disable Time, FCLK> 10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK> 10 MHz	—	—	20	µs
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec	—	—	10	ms
Powerup VDD Ramp Rate	V RAMP	Fastest VDD ramp rate allowed on startup			100	V/ms

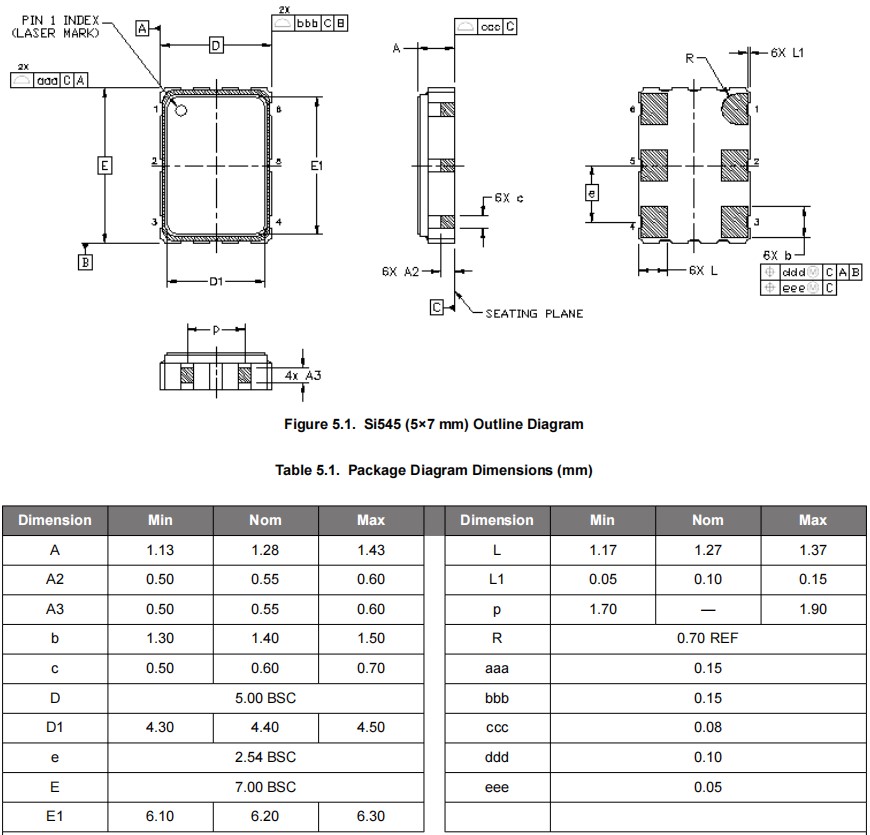

Skyworks差分晶體振蕩器,545BAB122M880ABGR,Si545數據中心應用晶振,尺寸圖

Skyworks差分晶體振蕩器,545BAB122M880ABGR,Si545數據中心應用晶振

產品特點：

可用于0.2 MHz至1500 MHz的任何頻率
超低抖動：80 fs典型RMS（12 kHz–20 MHz）
出色的PSNR和電源抗擾度：–80 dBc Typ
7ppm穩定性選項（-40至85°C）
相同零件號的3.3 V、2.5 V和1.8 V VDD電源操作
LVPECL、LVDS、CML、HCSL、CMOS和雙CMOS輸出選項
2.5×3.2、3.2×5、5×7 mm封裝選項石英晶體振蕩器
樣品可用，交付周期為1-2周

編碼	進口晶振	系列	頻率	輸出	電壓
545BAA200M000BBG	Skyworks晶振	Si545	200 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA000127BBG	Skyworks晶振	Si545	644.53125 MHz	LVDS	1.8V, 2.5V, 3.3V
545BCA000127BBG	Skyworks晶振	Si545	644.53125 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA100M000ABGR	Skyworks晶振	Si545	100 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA106M250ABGR	Skyworks晶振	Si545	106.25 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA25M0000BBGR	Skyworks晶振	Si545	25 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA40M2500ABGR	Skyworks晶振	Si545	40.25 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA52M0000BBGR	Skyworks晶振	Si545	52 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA80M0000BBGR	Skyworks晶振	Si545	80 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAB100M000BBGR	Skyworks晶振	Si545	100 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAB122M880ABGR	Skyworks晶振	Si545	122.88 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA106M250BBGR	Skyworks晶振	Si545	106.25 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA125M000BBGR	Skyworks晶振	Si545	125 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA78M1250BBGR	Skyworks晶振	Si545	78.125 MHz	LVDS	1.8V, 2.5V, 3.3V
545BBA160M000ACG	Skyworks晶振	Si545	160 MHz	LVDS	1.8V ~ 3.3V
545BAA250M000ACG	Skyworks晶振	Si545	250 MHz	LVDS	1.8V ~ 3.3V
545BAA322M265ACG	Skyworks晶振	Si545	322.265 MHz	LVDS	1.8V ~ 3.3V
545BCA50M0015ACG	Skyworks晶振	Si545	50.0015 MHz	LVDS	1.8V ~ 3.3V
545BAA106M250ACG	Skyworks晶振	Si545	106.25 MHz	LVDS	1.8V ~ 3.3V
545BAA700M000ACG	石英晶振	Si545	700 MHz	LVDS	1.8V ~ 3.3V
545BAA160M000BCG	Skyworks晶振	Si545	160 MHz	LVDS	1.8V ~ 3.3V
545BAA40M2500ACG	Skyworks晶振	Si545	40.25 MHz	LVDS	1.8V ~ 3.3V
545BAA000274ACG	Skyworks晶振	Si545	322.265625 MHz	LVDS	1.8V ~ 3.3V
545BAA100M000BCGR	Skyworks晶振	Si545	100 MHz	LVDS	1.8V ~ 3.3V
545BAA100M000ACGR	Skyworks晶振	Si545	100 MHz	LVDS	1.8V ~ 3.3V
545BAA25M0000BCGR	Skyworks晶振	Si545	25 MHz	LVDS	1.8V ~ 3.3V
545BAA125M000BCGR	Skyworks晶振	Si545	125 MHz	LVDS	1.8V ~ 3.3V
545BAA10M0000BCGR	Skyworks晶振	Si545	10 MHz	LVDS	1.8V ~ 3.3V
545BCA25M0000CCGR	Skyworks晶振	Si545	25 MHz	LVDS	1.8V ~ 3.3V
545BCA27M0000CCGR	Skyworks晶振	Si545	27 MHz	LVDS	1.8V ~ 3.3V
545BAA65M0000CCGR	Skyworks晶振	Si545	65 MHz	LVDS	1.8V ~ 3.3V
545BAB125M000ACGR	Skyworks晶振	Si545	125 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA100M000CCGR	Skyworks晶振	Si545	100 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAA125M000ACGR	Skyworks晶振	Si545	125 MHz	LVDS	1.8V, 2.5V, 3.3V
545BAB122M880ACG	Skyworks晶振	Si545	122.88 MHz	LVDS	1.8V ~ 3.3V
545BAA160M000BCGR	Skyworks晶振	Si545	160 MHz	LVDS	1.8V ~ 3.3V
545BAA156M250ACG	Skyworks晶振	Si545	156.25 MHz	LVDS	1.8V ~ 3.3V
545BCB147M500ACG	Skyworks晶振	Si545	147.5 MHz	LVDS	1.8V ~ 3.3V
545BBA156M250ACG	Skyworks晶振	Si545	156.25 MHz	LVDS	1.8V ~ 3.3V
545BAA644M500ACG	Skyworks晶振	Si545	644.5 MHz	LVDS	1.8V ~ 3.3V
545BAA000292BCGR	Skyworks晶振	Si545	161.1328 MHz	LVDS	1.8V ~ 3.3V
545BAA233M333BCGR	Skyworks晶振	Si545	233.333 MHz	LVDS	1.8V ~ 3.3V
545BAA000292BCG	Skyworks晶振	Si545	161.1328 MHz	LVDS	1.8V ~ 3.3V
