首頁進口晶振 SKYWORKS晶振Skyworks高精度晶振,548ACAA000179CCGR,Si548服務器晶振

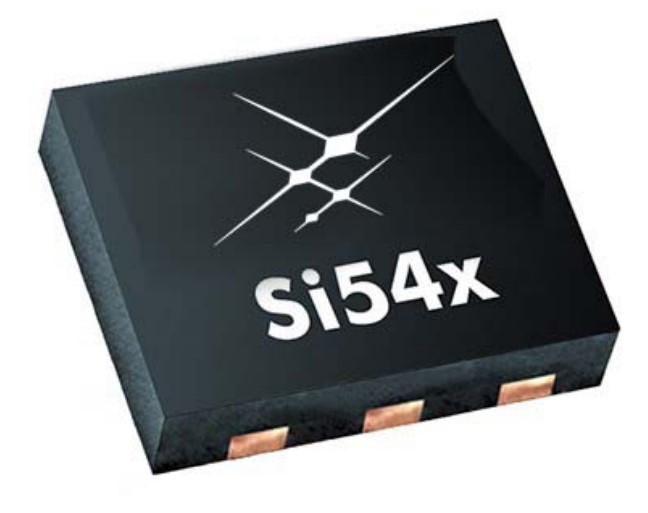

Skyworks高精度晶振,548ACAA000179CCGR,Si548服務器晶振

產品型號：41251701
頻率：312.5 MHz
尺寸：3.2x2.5mm
產品介紹：Skyworks高精度晶振,548ACAA000179CCGR,Si548服務器晶振，美國進口晶振，Skyworks思佳訊晶振，型號：Si548，編碼為：548ACAA000179CCGR，頻率為：312.5MHz，小體積...

Skyworks高精度晶振,548ACAA000179CCGR,Si548服務器晶振，美國進口晶振，Skyworks思佳訊晶振，型號：Si548，編碼為：548ACAA000179CCGR，頻率為：312.5MHz，小體積晶振尺寸：3.2x2.5mm封裝，六腳貼片晶振，LVPECL輸出差分晶振，石英晶振，有源晶振，石英晶體振蕩器。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能等特點。應用于：100G/200G/400G OTN，相干光學，PAM410G/40G/100G光學以太網，3G-SDI/12G-SDI/24G-SDI廣播視頻，服務器、交換機、存儲、搜索加速，測試和測量，F(xiàn)PGA/ASIC時鐘，路由器，物聯網等應用。

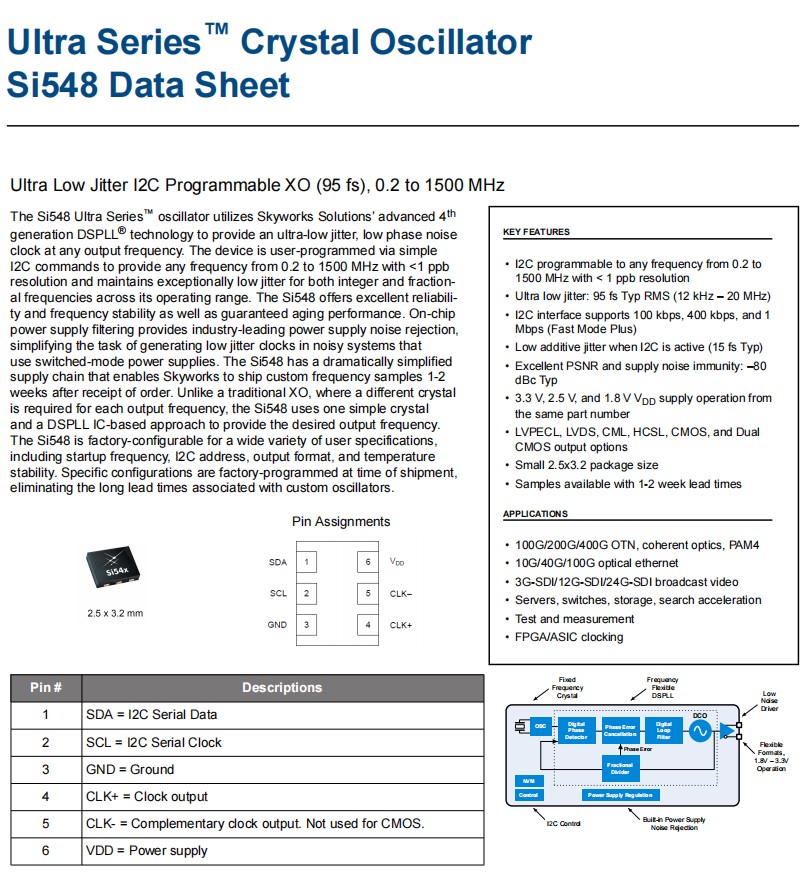

Si548超低抖動I2C可編程XO（95 fs），Si548超系列™振蕩器利用天空解決方案先進的第四代DSPLL®技術，在任何輸出頻率提供超低抖動、低相位噪聲時鐘。該設備通過簡單的I2C命令進行用戶編程，提供從0.2到1500 MHz的任何頻率和<1 ppb分辨率，并在其工作范圍內對整數和分?jǐn)?shù)頻率保持異常低的抖動。Si548石英晶體振蕩器提供了良好的可靠性和頻率穩定性，并保證了老化性能。片上電源濾波提供了行業領先的電源噪聲抑制，簡化了在使用切換模式電源的有噪聲系統中產生低抖動時鐘的任務。Si548有一個大大簡化的供應鏈，使Skyworks能夠在收到訂單1-2周后運送定制的頻率的樣品。與傳統的XO不同，每個輸出頻率都需要不同的晶體，Si548使用一個簡單的晶體和一種基于DSPLL ic的方法來提供所需的輸出頻率。Si548可在工廠中配置各種用戶規格，包括啟動頻率、I2C地址、輸出格式和溫度穩定性。特定的配置是在裝運時由工廠編程的，消除了與自定義振蕩器相關的長交貨時間。

Skyworks高精度晶振,548ACAA000179CCGR,Si548服務器晶振,參數表

Parameter

Symbol

Test Condition/Comment

Min

Typ

Max

Unit

Temperature Range

–40

ºC

Frequency Range

FCLK

LVPECL, LVDS, CML

312.5

MHz

HCSL

0.2

—

400

MHz

CMOS, Dual CMOS

0.2

250

MHz

Supply Voltage

V DD

3.3 V

3.135

3.3

3.465

2.5 V

2.375

2.5

2.625

1.8 V

1.71

1.8

1.89

Supply Current

IDD

LVPECL (output enabled)

107

153

LVDS/CML (output enabled)

—

121

HCSL (output enabled)

126

HCSL-Fast (output enabled)

—

138

CMOS (output enabled)

127

Dual CMOS (output enabled)

—

141

Tristate Hi-Z (output disabled)

112

Temperature Stability

Frequency stability Grade A

–20

—

ppm

Frequency stability Grade B

–10

ppm

Frequency stability Grade C

–7

—

ppm

Total Stability1

F STAB

Frequency stability Grade A

–50

ppm

Frequency stability Grade B

–25

—

ppm

Frequency stability Grade C

–20

ppm

Rise/Fall Time
(20% to 80% VPP)

TR/T F

LVPECL/LVDS/CML

—

350

CMOS / Dual CMOS
(CL = 5 pF)

—

0.5

1.5

HCSL, FCLK>50 MHz

—

550

HCSL-Fast, FCLK>50 MHz

—

275

Duty Cycle

All formats

—

Powerup Time

tOSC

Time from 0.9 × V DD until output fre-
quency (FCLK) within spec

Powerup VDD Ramp Rate

V RAMP

Fastest VDD rate allowed on startup

—

100

V/ms

LVPECL Output Option2

VOC

Mid-level

V DD – 1.42

—

V DD – 1.25

Swing (diff)

1.1

—

1.9

VPP

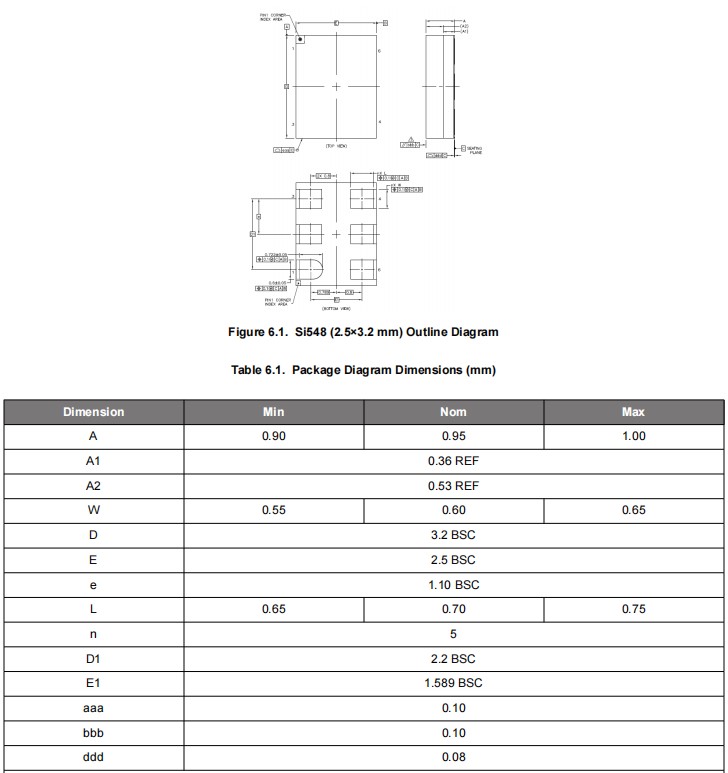

Skyworks高精度晶振,548ACAA000179CCGR,Si548服務器晶振,尺寸圖

Skyworks高精度晶振,548ACAA000179CCGR,Si548服務器晶振

產品特點：

I2C可編程至0.2至1500 MHz的任何頻率，分辨率<1 ppb
超低抖動：95 fs典型RMS（12 kHz–20 MHz）
I2C接口支持100 kbps、400 kbps和1 Mbps（Fast Mode Plus）
I2C激活時的低附加抖動（典型值為15 fs）
出色的PSNR和電源抗擾度：–80 dBc Typ
相同零件號的3.3 V、2.5 V和1.8 V VDD電源操作
LVPECL、LVDS、CML、HCSL、CMOS和雙CMOS輸出選項
2.5x3.2小包裝尺寸有源晶振
樣品可用，交付周期為1-2周

石英晶振	品牌	系列	頻率	輸出
548BCAA000112CCG	Skyworks晶振	Si548	10 MHz	LVDS
548BCAA000118CCG	Skyworks晶振	Si548	156.25 MHz	LVDS
548DCAA002299CCG	Skyworks晶振	Si548	1.4997333 GHz	CML
548BCAA002151CCG	Skyworks晶振	Si548	837.5 MHz	LVDS
548ACAA000179CCG	Skyworks晶振	Si548	312.5 MHz	LVPECL
548DCAA002176CCG	Skyworks晶振	Si548	779.215494 MHz	CML
548BCAA000112CCGR	Skyworks晶振	Si548	10 MHz	LVDS
548DCAA002299CCGR	Skyworks晶振	Si548	1.4997333 GHz	CML
548BCAA000118CCGR	Skyworks晶振	Si548	156.25 MHz	LVDS
548BCAA002151CCGR	Skyworks晶振	Si548	837.5 MHz	LVDS
548ACAA000179CCGR	Skyworks晶振	Si548	312.5 MHz	LVPECL
548DCAA002176CCGR	Skyworks晶振	Si548	779.215494 MHz	CML
548EAAA000118CCG	Skyworks晶振	Si548	156.25 MHz	HCSL
548HAAA000118CCG	Skyworks晶振	Si548	156.25 MHz	HCSL
548BAAA002409CCG	Skyworks晶振	Si548	603.299 MHz	LVDS
548BCAB000121CCG	Skyworks晶振	Si548	100 MHz	LVDS
548BCAB000112CCG	Skyworks晶振	Si548	10 MHz	LVDS
548AAAC002389CCGR	Skyworks晶振	Si548	99.6 MHz	LVPECL
548EAAA000118CCGR	Skyworks晶振	Si548	156.25 MHz	HCSL
548HAAA000118CCGR	進口晶振	Si548	156.25 MHz	HCSL
548BAAA002409CCGR	Skyworks晶振	Si548	603.299 MHz	LVDS
548DCAB002288CCGR	Skyworks晶振	Si548	467.529296 MHz	CML
548BCAB000121CCGR	Skyworks晶振	Si548	100 MHz	LVDS
548BCAB000112CCGR	Skyworks晶振	Si548	10 MHz	LVDS
548DCAB002288CCG	Skyworks晶振	Si548	467.529296 MHz	CML
548AAAC002389CCG	Skyworks晶振	Si548	99.6 MHz	LVPECL
548CBAC002410CCGR	Skyworks晶振	Si548	56.448 MHz	CMOS
548CBAC002410CCG	Skyworks晶振	Si548	56.448 MHz	CMOS
548BCAC002410CCG	Skyworks晶振	Si548	56.448 MHz	LVDS
548BCAC002410CCGR	Skyworks晶振	Si548	56.448 MHz	LVDS
