首頁進口晶振 Suntsu晶振Suntsu晶振,SXO32C晶振,SXO32C3A481X-24.000M晶振

Suntsu晶振,SXO32C晶振,SXO32C3A481X-24.000M晶振

產品型號：6583682
頻率：32.768KHZ,1~133MHZ
尺寸：3.2*2.5mm
產品介紹：Suntsu晶振,SXO32C晶振,SXO32C3A481X-24.000M晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變...

Suntsu晶振,SXO32C晶振,SXO32C3A481X-24.000M晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
Suntsu晶振總部位于美國加利福尼亞州奧蘭治縣，與韓國，中國和臺灣的合資伙伴合作成立。Suntsu頻率控制公司成立于2002年，由頻率控制行業的專業人士設計，并考慮到三個關鍵原則：
1.建立涵蓋全頻譜晶體頻率控制設備的產品陣容，從而為客戶提供滿足頻率控制需求的單一來源。
2.通過設計和制造特定于客戶應用的定制組件，鼓勵創造力并支持行業創新。
3.通過按時交付提供高質量的產品來培養長期的客戶關系。2003年，我們通過了Det Norske Veritas的ISO 9001：2000美國國家標準認證，并很快獲得了財富100強客戶及其合同制造商的重要合同，這些合同幫助我們實現了增長。
在接下來的三年中，我們的產品線迅速增長。我們從專注超小型晶體和TCXO溫補晶振開始，到提供各種低噪聲振蕩器和VCXO壓控晶振。2007年，我們進一步擴展了我們的產品線，包括大量高穩定性/低噪聲OCXO，以滿足基站和軍事通信設備應用等需要晶體的最高頻率穩定性的需求。Suntsu晶振,SXO32C晶振,SXO32C3A481X-24.000M晶振.

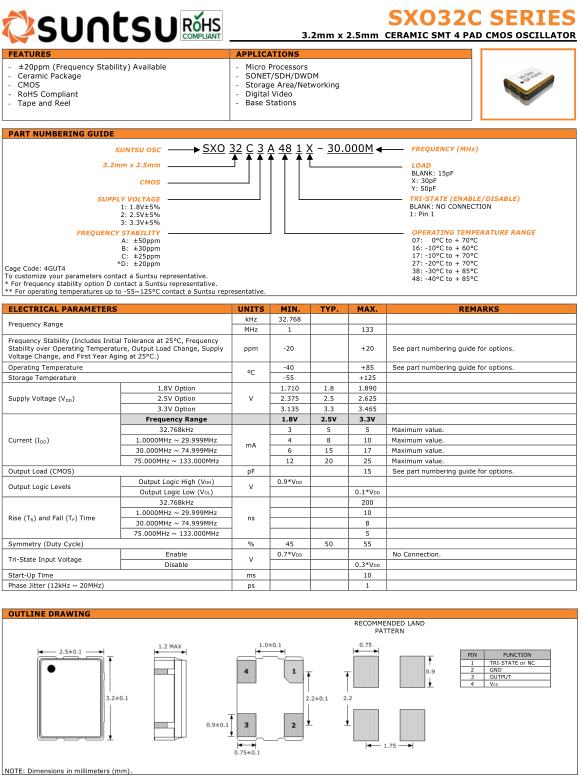

ELECTRICAL PARAMETERS		UNITS	MIN.	TYP.	MAX.	REMARKS
Frequency Range		KHZ	32.768
Frequency Range		MHZ	1		133
Frequency Stability (Includes Initial Tolerance at 25°C, Frequency Stability over Operating Temperature, Output Load Change, Supply Voltage Change, and First Year Aging at 25°C.)		ppm	-20		+20	See part numbering guide for options
Operating Temperature		ºC	-40		+85	See part numbering guide for options
Storage Temperature		ºC	-55		+125
Supply Voltage (V DD )	1.8V Option	V	1.710	1.8	1.890
	2.5V Option		2.375	2.5	2.625
	3.3V Option		3.135	3.3	3.465
Current (I DD )	Frequency Range		1.8V	2.5V	3.3V
	32.768kHz		3	5	5	Maximum value.
	1.0000MHz ~ 29.999MHz	mA	4	8	10	Maximum value.
	30.000MHz ~ 74.999MHz		6	15	17	Maximum value.
	75.000MHz ~ 133.000MHz		12	20	25	Maximum value.
Output Load (CMOS)		pF			15	See part numbering guide for options.
Output Logic Levels	Output Logic High (V OH )	V	0.9*V DD
Output Logic Levels	Output Logic Low (V OL )	V			0.1*V DD
Rise (T R ) and Fall (T F ) Time	32.768kHz	ns			200
	1.0000MHz ~ 29.999MHz				10
	30.000MHz ~ 74.999MHz				8
	75.000MHz ~ 133.000MHz				5
Symmetry (Duty Cycle)		%	45	50	55
Tri-State Input Voltage	Enable	V	0.7*V DD			No Connection.
Tri-State Input Voltage	Disable	V			0.3*V DD
Start-Up Time		ms			10
Phase Jitter (12kHz ~ 20MHz)		ps			1

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Suntsu晶振,SXO32C晶振,SXO32C3A481X-24.000M晶振.
