首頁進口晶振 Suntsu晶振松圖晶振,SXO53C晶振,SXO53C3A481X-20.000M晶振

松圖晶振,SXO53C晶振,SXO53C3A481X-20.000M晶振

產品型號：51145952
頻率：32.768KHZ,1~200MHZ
尺寸：5.0*3.2mm
產品介紹：松圖晶振,SXO53C晶振,SXO53C3A481X-20.000M晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低...

松圖晶振,SXO53C晶振,SXO53C3A481X-20.000M晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
在2008年，我們將目光投向了精確時間模塊，并推出了3款GPS紀律的OCXO。其中之一，打破了工業界的第一個“板上安裝的單位”。
今天，Suntsu能夠滿足最基本的最嚴格的頻率控制要求。我們的月產能在過去幾年中大幅增長，截至2009年，我們每個月可以支持3千3百萬個組件。
我們經過廣泛培訓的銷售人員隨時可以幫助您從產品的原型階段到全面生產。我們非常自豪能夠在最短的時間內為您提供最新的信息。我們認識到新興技術的上市時間的重要性，并開發了內部基礎設施以滿足您的需求。
在今天的經濟中，科技公司需要靈活的供應商，以支持他們的工程團隊及其獨特的應用，以優質的產品，有競爭力的價格和可靠的交付。Suntsu致力于成為該供應商。
Suntsu晶振通過自身的努力,不斷創新的精神,生產大量的優質晶振產品,包括石英晶體振蕩器,溫補晶振,OSC差分晶振等元件.松圖晶振,SXO53C晶振,SXO53C3A481X-20.000M晶振.

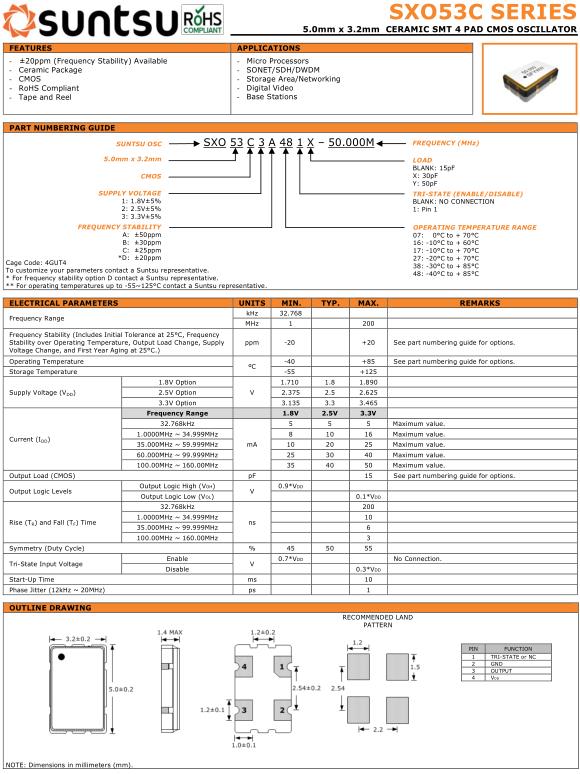

ELECTRICAL PARAMETERS		UNITS	MIN.	TYP.	MAX.	REMARKS
Frequency Range		KHZ	32.768
Frequency Range		MHZ	1		200
Frequency Stability (Includes Initial Tolerance at 25°C, Frequency Stability over Operating Temperature, Output Load Change, Supply Voltage Change, and First Year Aging at 25°C.)		ppm	-20		+20	See part numbering guide for options
Operating Temperature		ºC	-40		+85	See part numbering guide for options
Storage Temperature		ºC	-55		+125
Supply Voltage (V DD )	1.8V Option	V	1.710	1.8	1.890
	2.5V Option		2.375	2.5	2.625
	3.3V Option		3.135	3.3	3.465
Current (I DD )	Frequency Range	mA	1.8V	2.5V	3.3V
	32.768kHz		5	5	5	Maximum value.
	1.0000MHz ~ 34.999MHz		8	10	16	Maximum value.
	35.000MHz ~ 59.999MHz		10	20	25	Maximum value.
	60.000MHz ~ 99.999MHz		25	30	40	Maximum value.
	100.00MHz ~ 160.00MHz		35	40	50	Maximum value.
Output Load (CMOS)		pF			15	See part numbering guide for options.
Output Logic Levels	Output Logic High (V OH )	V	0.9*V DD
Output Logic Levels	Output Logic Low (V OL )	V			0.1*V DD
Rise (T R ) and Fall (T F ) Time	32.768kHz	ns			200
	1.0000MHz ~ 34.999MHz				10
	35.000MHz ~ 99.999MHz				6
	100.00MHz ~ 160.00MHz				3
Symmetry (Duty Cycle)		%	45	50	55
Tri-State Input Voltage	Enable	V	0.7*V DD			No Connection.
Tri-State Input Voltage	Disable	V			0.3*V DD
Start-Up Time		ms			10
Phase Jitter (12kHz ~ 20MHz)		ps			1

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。松圖晶振,SXO53C晶振,SXO53C3A481X-20.000M晶振.
