首頁無人機有源晶振,石英晶振,CSX-325T晶振,日本進口石英晶體振蕩器,晶振價格,CSX325T13.000M2-UT10
- 產品型號：30454340
- 頻率：13.0MHZ~52.0MHZ

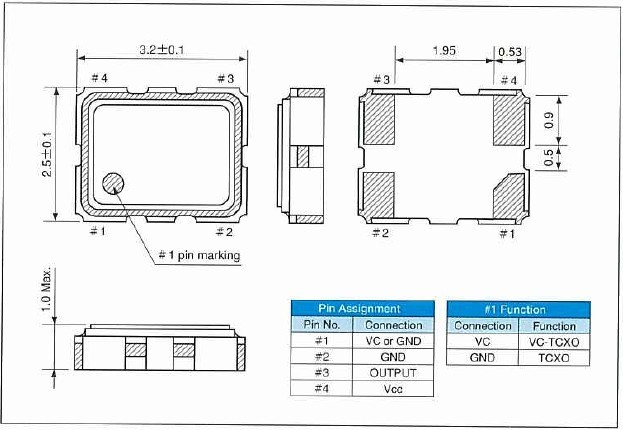

- 尺寸：3.2*2.5mm,詳解請瀏覽PDF
- 產品介紹：小型SMD接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,“CSX325T13.000M2-UT10”,自動安裝和回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1....
-

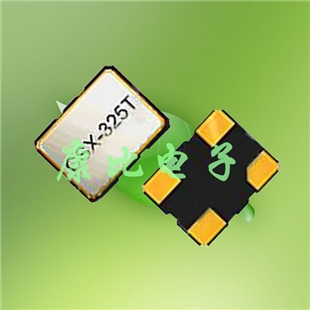

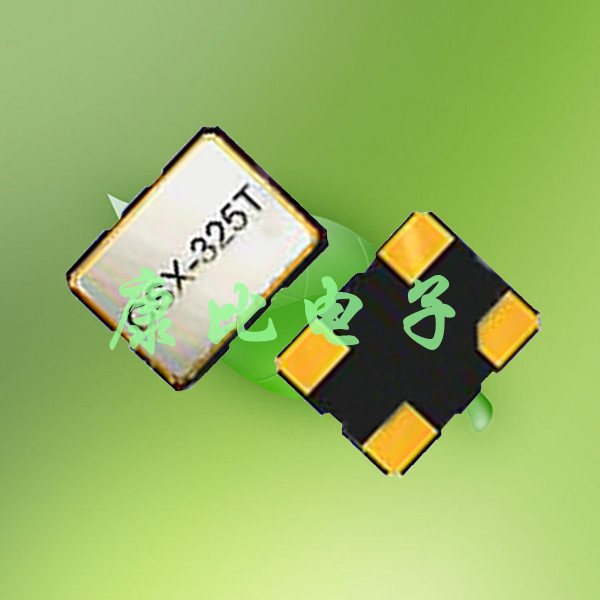

有源晶振,石英晶振,CSX-325T晶振,日本進口石英晶體振蕩器,晶振價格,CSX325T13.000M2-UT10
.jpg)
CSX-325T晶振,日本進口石英晶體振蕩器,晶振價格貼片式石英晶體振蕩器,“CSX325T13.000M2-UT10”低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
.jpg)
| 項目 | 模型 | CSX-325T | 條件 |
| 標準頻率 | fo | 13.0~52.0MHZ | |
| 電壓 | ppm | 1.8V 2.5V 3.3V 5V或指定 | at25℃ |
| 負載電容 | CL | 12.5pf或指定 | |
| 工作溫度范圍 | TopR | -20℃~+75℃ | |
| 儲存溫度范圍 | TsTR | -40℃~+85℃ | |
| 變曲點溫度 | TM | 25℃±5℃ | |
| 溫度系數 | β | -0.034±0.006ppm/℃² | |
| 動態電阻 | R1 | 35KΩ Max 40KΩ Max 50KΩ Max | at25℃ |
| 激勵電平 | DL | 1μW Max | |
| 老化率 | △f/fo | ±3ppm Max ±5ppm Max | 25℃±3℃ |
| 并聯電容 | Co | 1.2PF Typ 1.0Typ |
.jpg)
.jpg)
.jpg)
等效串聯阻抗 ( Equivalent Series Resistance , ESR)
當石英晶體串聯振蕩在fs時, C1及L1是相反相位而互相抵消, “CSX325T13.000M2-UT10”整個共振子的動態支臂(motional arm) 的導納(admittance)是接近最小阻抗值R1. 這時候整個石英晶體共振子的表現僅是一個電阻性的組件. 電阻值R1是整個組件的機械性能量損耗. 其中包含了石英材料, 接著材料及封裝材料上所有的能量損耗.
(6) 動態電容( Motional Capacitance C1 ) 及動態電感( Motional Inductance L1 )在實際的量測系統中, 我們祇能量測到動態電容C1及串聯協振頻率fs . 動態電感L1是由公式(4)計算得到..png)
.jpg)
“CSX325T13.000M2-UT10”西鐵城科技自1918年成立以來專業致力于石英手表以及石英晶振的研發、生產、銷售.公司規模龐大,根據不斷擴大業務范圍,目前在多個國家設有分廠,在全球范圍內均設有銷售網絡.公司生產的晶體應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦、數字電視接收器、通訊設備、電波鐘表、電腦、電子數碼等高科技行業產品.
近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而西鐵城電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭.
1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.
2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
.jpg)
2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
