ECS通訊晶振,ECS-100AX-147.4,ECS-100X時鐘振蕩器6G晶振

產品型號：37345237
頻率：14.7456MHz
尺寸：20.86mm x 13.20mm
產品介紹：ECS通訊晶振,ECS-100AX-147.4,ECS-100X時鐘振蕩器6G晶振，美國ECS伊西斯晶振，型號ECS-100X，編碼為ECS-100AX-147.4，頻率為：14.7456MHz，尺寸為：20.86mmx13.20...

ECS通訊晶振,ECS-100AX-147.4,ECS-100X時鐘振蕩器6G晶振，美國ECS伊西斯晶振，型號ECS-100X，編碼為ECS-100AX-147.4，頻率為：14.7456MHz，尺寸為：20.86mm x 13.20mm，有源晶振，石英晶體振蕩器，ECS-100X時鐘振蕩器完全兼容TTL電路。帶7針外殼接地的金屬包裝作為屏蔽，以減少輻射。10 TTL輸出負載，低成本，寬頻率范圍，行業標準尺寸，電阻焊接包裹，3.3V操作（可選），符合無鉛/RoHS標準。應用于移動通訊設備，無線網絡，藍牙模塊，物聯網，汽車電子設備，醫療設備，數碼電子等應用。

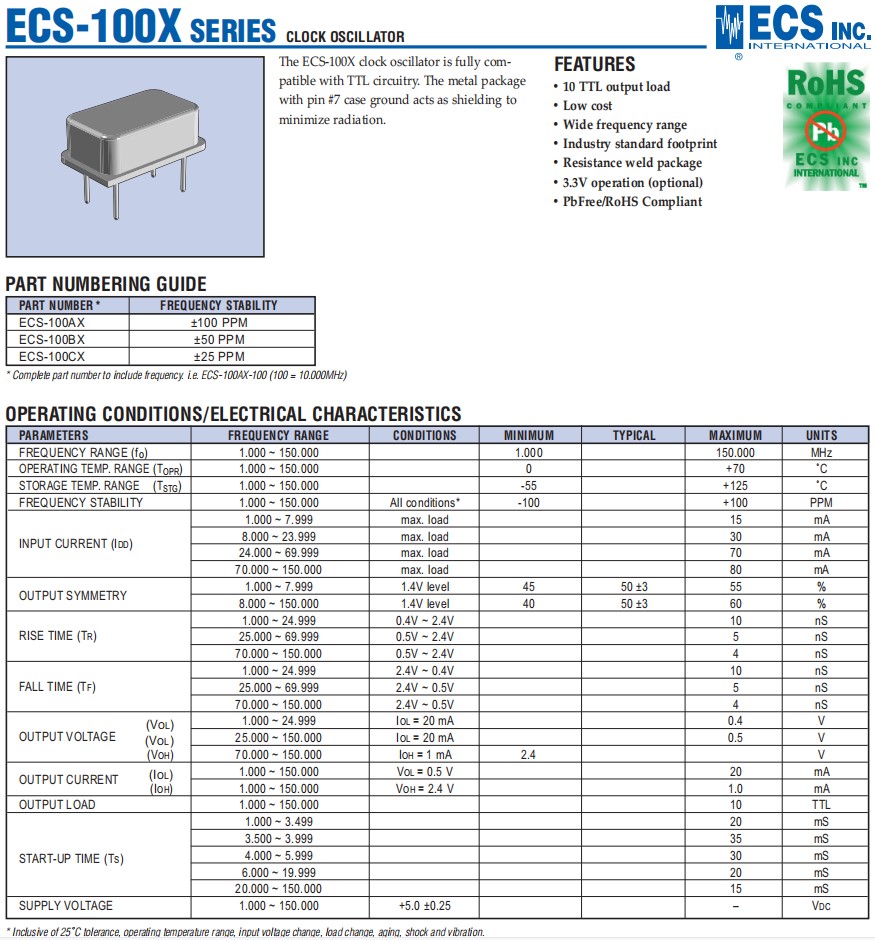

ECS通訊晶振,ECS-100AX-147.4,ECS-100X時鐘振蕩器6G晶振，參數表

PARAMETERS		FREQUENCY RANGE	CONDITIONS	MINIMUM	TYPICAL	MAXIMUM	UNITS
FREQUENCY RANGE (fo)		1.000 ~ 150.000		1		150	MHz
OPERATING TEMP. RANGE (TOPR)		1.000 ~ 150.000		0		70	℃
STORAGE TEMP. RANGE (TSTG)		1.000 ~ 150.000		-55		125	℃
FREQUENCY STABILITY		1.000 ~ 150.000	All conditions*	-100		100	PPM
		1.000 ~ 7.999	max . load			15	mA
INPUT CURRENT (IDD)		8.000 ~ 23.999	max . load			30	mA
		24.000 ~ 69.999	max . load			70	mA
		70.000 ~ 150.000	max . load			80	mA
OUTPUT SYMMETRY		1.000 ~ 7.999	1 .4V level	45	50 ±3	55	%
OUTPUT SYMMETRY		8.000 ~ 150.000	1 .4V level	40	50 ±3	60	%
RISE TIME (TR)		1.000 ~ 24.999	0.4V ~ 2.4V			10	nS
		25.000 ~ 69.999	0.5V ~ 2.4V			5	nS
		70.000 ~ 150.000	0.5V ~ 2.4V			4	nS
FALL TIME (TF)		1.000 ~ 24.999	2.4V ~ 0.4V			10	nS
		25.000 ~ 69.999	2.4V ~ 0.5V			5	nS
		70.000 ~ 150.000	2.4V ~ 0.5V			4	nS
OUTPUT VOLTAGE	(VOL )	1.000 ~ 24.999	IOL = 20 mA			0.4	V
	(VOL )	25.000 ~ 150.000	IOL = 20 mA			0.5	V
	(VOH)	70.000 ~ 150.000	IOH = 1 mA	2.4			V
OUTPUT CURRENT	(IOL )	1.000 ~ 150.000	VOL = 0.5 V			20	mA
OUTPUT CURRENT	(IOH)	1.000 ~ 150.000	VOH = 2.4 V			1	mA
OUTPUT LOAD		1.000 ~ 150.000				10	TTL
		1.000 ~ 3.499				20	mS
START-UP TIME (TS)		3.500 ~ 3.999				35	mS
		4.000 ~ 5.999				30	mS
		6.000 ~ 19.999				20	mS
		20.000 ~ 150.000				15	mS
SUPPLY VOLTAGE		1.000 ~ 150.000	+5.0 ±0.25			–	VDC

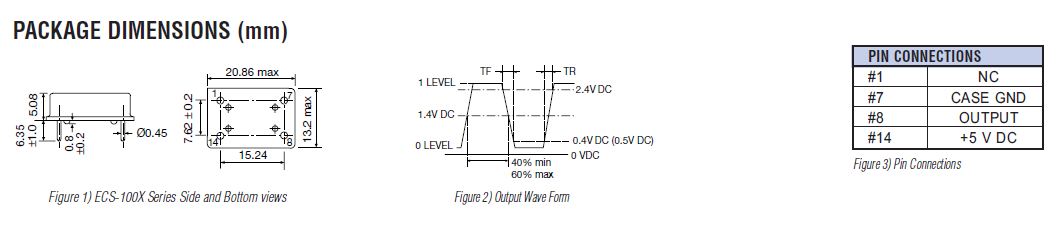

ECS通訊晶振,ECS-100AX-147.4,ECS-100X時鐘振蕩器6G晶振，尺寸圖

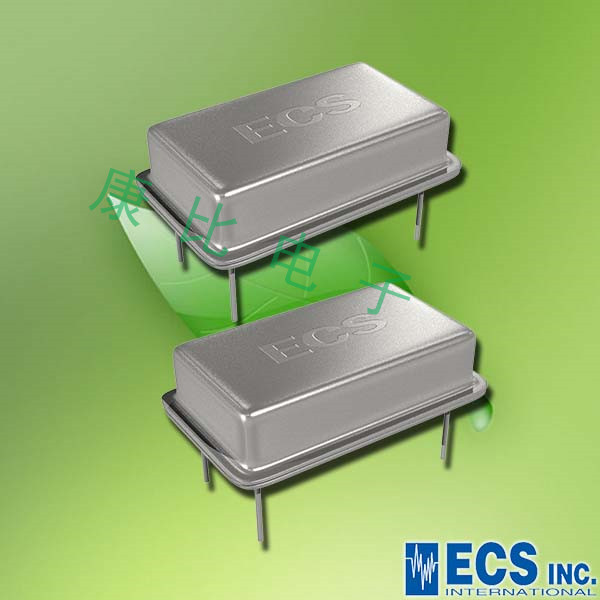

ECS通訊晶振,ECS-100AX-147.4,ECS-100X時鐘振蕩器6G晶振

特性：

•10 TTL輸出負載

•低成本

•頻率范圍廣石英晶振

•行業標準占地面積

•電阻焊包

•3.3V操作（可選）

•無鉛/符合RoHS

原廠代碼	品牌	型號	頻率	工作溫度	石英晶體振蕩器
ECS-100AX-040	ECS晶振	ECS-100X	4MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-200	ECS晶振	ECS-100X	20MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-160	ECS晶振	ECS-100X	16MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-500	ECS晶振	ECS-100X	50MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-010	ECS晶振	ECS-100X	1MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-147.4	ECS晶振	ECS-100X	14.7456MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-640	ECS晶振	ECS-100X	64MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-250	ECS晶振	ECS-100X	25MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-100	ECS晶振	ECS-100X	10MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-110.5	ECS晶振	ECS-100X	11.0592MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-320	ECS晶振	ECS-100X	32MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-060	ECS晶振	ECS-100X	6MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-098.3	ECS晶振	ECS-100X	9.8304MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-480	ECS晶振	ECS-100X	48MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-080	ECS晶振	ECS-100X	8MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-018	ECS晶振	ECS-100X	1.8432MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-020	ECS晶振	ECS-100X	2MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-036	ECS晶振	ECS-100X	3.6864MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-184	ECS晶振	ECS-100X	18.432MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-035	ECS晶振	ECS-100X	3.579545MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-300	ECS晶振	ECS-100X	30MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-061	ECS晶振	ECS-100X	6.144MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-143	ECS晶振	ECS-100X	14.31818MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-012.2	ECS晶振	ECS-100X	1.2288MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-073	ECS晶振	ECS-100X	7.3728MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-400	ECS晶振	ECS-100X	40MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
ECS-100AX-196.6	ECS晶振	ECS-100X	19.6608MHz	0°C ~ 70°C	0.821" L x 0.520" W (20.86mm x 13.20mm)
