首頁進口晶振西鐵城陶瓷面晶體,CM309S晶振,日本品牌晶振價格

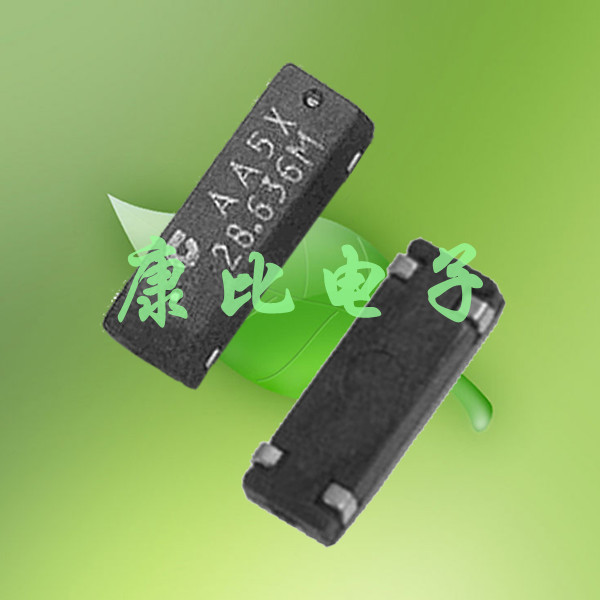

西鐵城陶瓷面晶體,CM309S晶振,日本品牌晶振價格

產品型號：4292502
頻率：3.5MHZ~70.0MHZ

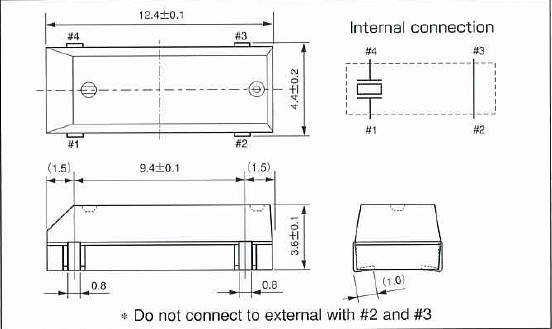

尺寸：12.4*4.4mm,詳解請瀏覽PDF
產品介紹：貼片型晶體壓電元件,大量的標準頻率,高頻率晶振和低等效串聯電阻晶體,高批量生產能力,應用于,高清數碼,玩具,投影機的最佳選擇,符合RoHS/無鉛標準.

西鐵城陶瓷面晶體,石英晶振CM309S,日本品牌晶振價格晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

項目	模型	CM309S	條件
標準頻率	fo	3.5~70MHZ
周波數偏差	ppm	±10ppm ±20ppm 或指定	at25℃
負載電容	CL	10pf或指定
工作溫度范圍	TopR	-20℃~+75℃
儲存溫度范圍	TsTR	-40℃~+85℃
變曲點溫度	TM	25℃±5℃
溫度系數	β	-0.034±0.006ppm/℃²
動態電阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激勵電平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并聯電容	Co	1.2PF Typ 1.0Typ

牽引率( Pullability ) 及 敏感度( Trim Sensitivity )
      石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (如圖) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
      頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(如圖)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
在(如圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
