首頁進口晶振鴻星晶體諧振器,HCX-5FA晶振,臺灣鴻星晶振,無源晶振

鴻星晶體諧振器,HCX-5FA晶振,臺灣鴻星晶振,無源晶振

產品型號：21955527
頻率：8~80.000MHZ

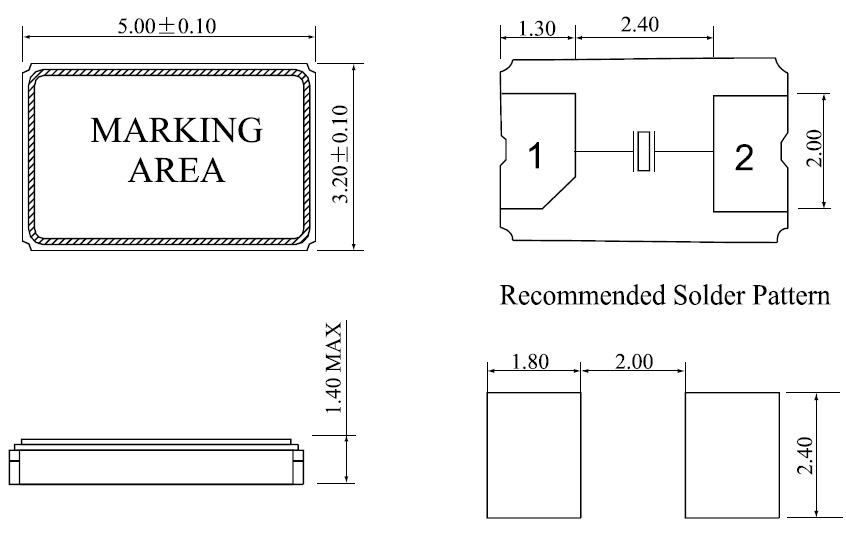

尺寸：5.0*3.5*1.40mm
產品介紹：鴻星電子1991年于臺灣投入石英晶體之研發制造、鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一,致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品...

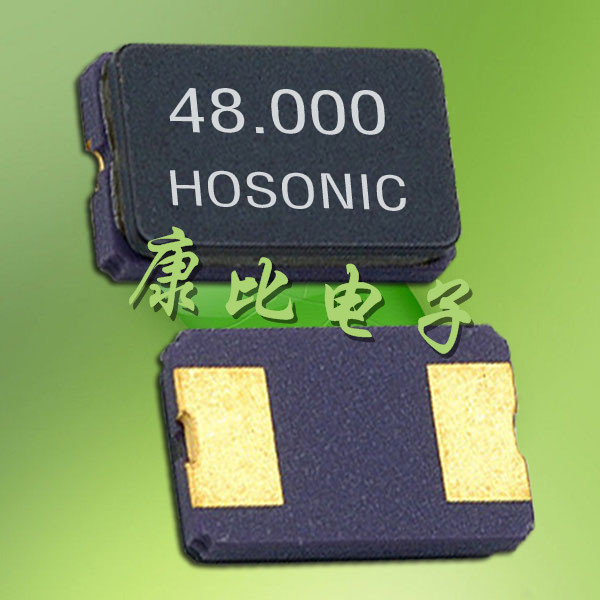

HCX-5FA晶振是二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

無源晶振型號	HCX-5FA晶振說明
頻率范圍	8~80.000MHZ
頻率穩定度	A:±100 B:±50 C: ±30 D: ±25
輸出電平	CMOS
工作溫度	-10℃~+60℃,-20℃~+70℃,或客戶要求
保存溫度	-40℃~+85℃
負載電容	15pF
輸出對稱	40% ~ 60% or 45% ~ 55%(at 55%V DC)
老化率	±3ppm/year

晶振泛音與基頻的原理: 同是AT切的芯片,在振動模式上又有基頻（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶體諧振器而言,5次泛音很少,3次泛音一般在40M以上時才會少量生產.同一頻率的產品,3次泛音的厚度是基頻的3倍,例如我司產品某產品48MHz三次泛音的厚度約為0.104mm（與16MHz基本波的厚度相同）,48MHz基本波產品的厚度約為0.034mm.在設計芯片厚度時,AT切的芯片的厚度與頻率,及振動模式有關,而與芯片的尺寸大小無關.做成成品后的AT切基頻產品,AT切3泛音產品與BT切產品可以通過觀察其C0/C1值,TS值,電阻值及TC特性來區分.
問題和現象：鴻星晶體諧振器與電路組裝后,頻率不在要求的數值上,造成電路不能正常工作.
原因分析：這種情況多與諧振器的寄生振動有關,有時也與電路設計不合理有關. 前面提到,石英晶體會有多個寄生響應,對厚度切變晶體來說頻率在20MHZ以上,尤其是泛音晶體易產生寄生響應.泛音晶體的基頻諧振電阻有時會與三次泛音的諧振電阻相差較小,在不加濾波電路時有可能在基頻頻率上振蕩,因此可能時應在電路設計加上選頻回路避免該情況發生.另一個原因是泛音晶體的基頻波的3倍頻（3次諧波）與3次泛音的頻率靠得很近,選頻電路難于將其濾除,造成跳頻現象.如果可能有這種情況發生,在訂貨時,應提出基頻3倍頻與3次泛音頻率的間隔要求,一般在150-250ppm間.也可在設計電路時適當減小電路增益,減低3次諧波的成分.

鴻星晶體諧振器承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司. 我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企業社會責任所有面向. 鴻星晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準. 2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
