首頁進口晶振壓控晶振NV7050SA,日本進口晶振原裝正品,NDK石英水晶振子

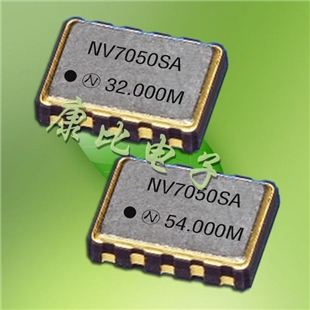

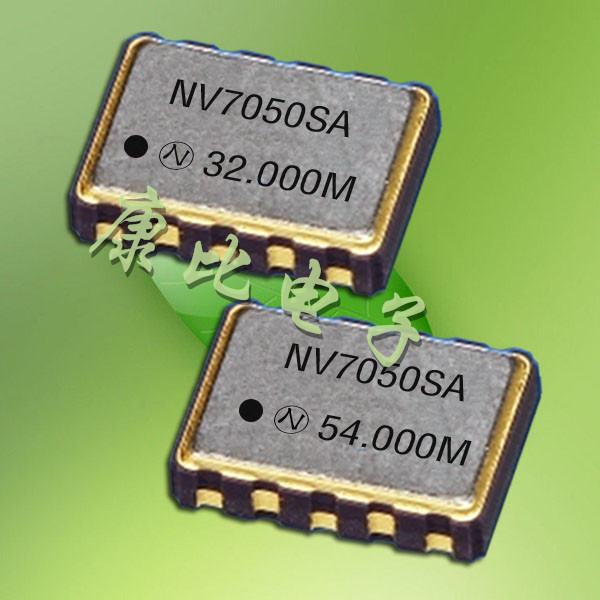

壓控晶振NV7050SA,日本進口晶振原裝正品,NDK石英水晶振子

產品型號：96517508
頻率：170~700MHZ

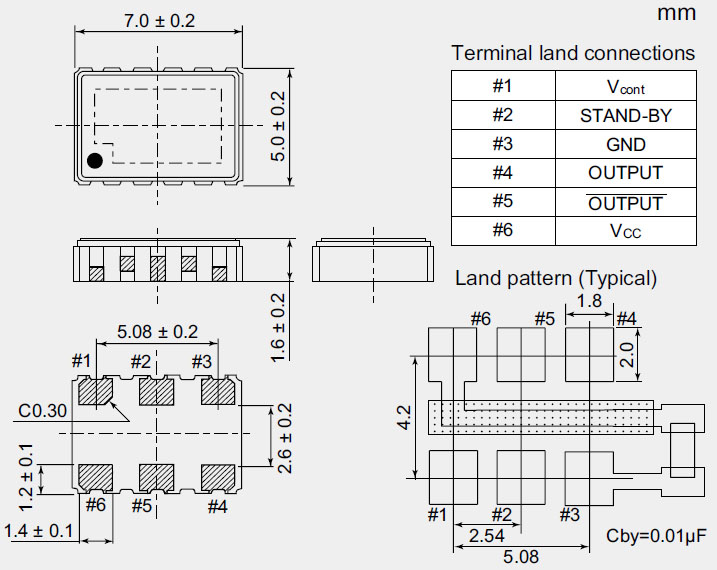

尺寸：5.0*7.0mm
產品介紹：本公司產品率先解決了石英晶振、陶瓷晶振、壓控晶體、溫補晶振、32.768KHZ等、頻率不穩定、不抗跌落、不耐高溫等難題.

日本進口晶振原裝正品,NDK石英水晶振子,壓控晶振NV7050SA是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

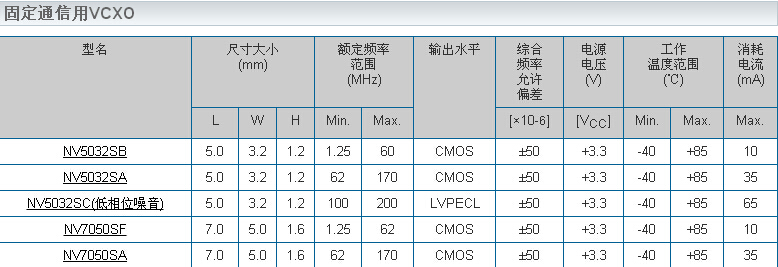

型號		NV7050SA
輸出電壓		LVPECL
頻率范圍(MHZ)		170 to 700
頻率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作溫度		0 to +70	0 to +85	0 to +85
保存溫度		–55 to +125
電源電壓（V）		+2.5 ± 5 %, +3.3 ± 10 %
電流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
輸出電壓(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降時間(單位:納秒)		Max. 1 (20 to 80% Waveform)
對稱(%)		45 to 55 (at 50% Waveform)
輸出負載(Ω)		50 (Terminated to VCC–2.0V)
相位抖動		Max. 1 (Offset frequency : 12kHz to 20MHz)

產品的可靠性（信賴性）：

產品的可靠性可以通俗的理解為：產品生產完成后,不會因常規的搬運,儲存而使其性能受影響,不會因客戶的焊接,清洗和封裝等各種使用條件而影響性能.產品的可靠性可以通過各種可靠性試驗來衡量,目前常見的可靠性試驗有：

高溫儲存試驗 125℃±10℃；1000H±24H

溫度循環試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換約30分鐘）

溫度沖擊試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換時間5秒）

恒溫恒濕試驗 TC 85±10℃ H 85% ；1000H±24H

可焊性（焊錫）試驗 230±10℃；3 s

耐焊接試驗 260±10℃；10 s

跌落試驗 75 cm；3 次.

振動試驗頻率10 Hz — 2000 Hz；振幅 1.5 mm；每方向 40 分鐘.

老化率試驗 TC 85±10℃；300 H

壽命試驗（MTBF）；85℃or125℃；1000H；利用公式及失效產品數計算出產品模擬壽命.

　　在試驗中,壓控晶振主要考察產品儲存時會不會出現外觀變異,是否會影響焊接,可焊性（焊錫）試驗主要考察產品在客戶端使用時能否順利焊接到電路板上,只要原材料不出問題,產品在制程中不嚴重超溫,無嚴重污染就不會有問題.

NDK的發展:1948 年在東京都中央?yún)^(qū)日本橋設立南部商工株式會社

1949 年開始晶體諧振器的制造、銷售

1950 年公司名變更為日本電波工業株式會社

總公司遷移登記至東京都涉谷區大山町

1986 年在愛知縣岡崎市設立中部營業所

在馬來西亞建立Malaysian Quartz Crystal Sdn. Bhd.（現為 NDK Quartz Malaysia Sdn. Bhd.）

狹山事業所新館竣工

1988 年在新加坡設立NDK Electronics Singapore Pte. Ltd.（現在的 NDK Crystal Asia Pte. Ltd.）

在英國設立NDK Europe Ltd.

1989 年北在北海道函館市建立函館NDK株式會社

2008 年品質保證試驗室取得ISO/IEC 17025：2005的認證

獲東京海關批準為特定出口商

2009 年狹山事務所內的新研發大樓"Laboratory ATOM"竣工

在中國蘇州設立蘇州日電波貿易有限公司

2010 年 NDK成為日本國內第一家遵循IFRS準則的企業.
