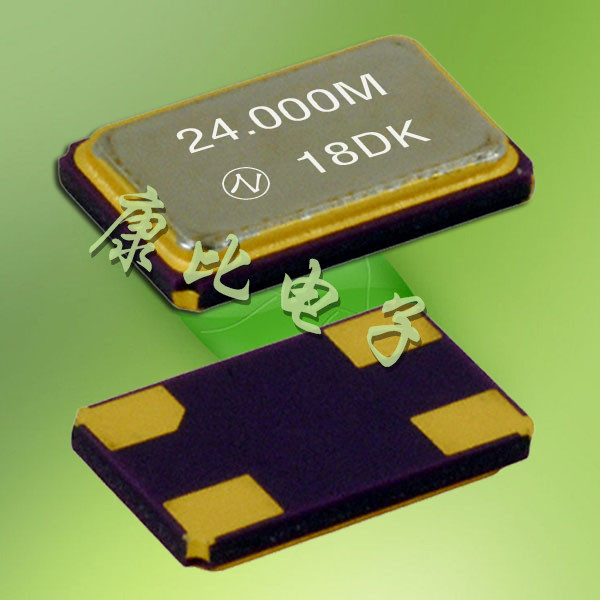

晶振NX5032SA,NX5032SD晶體,晶振11.0592M貼片晶振采用了多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器必須攻克的關鍵技術之一.選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的附著力增強,頻率更加集中,那么如何把晶片能控制在1000ppm之內呢.

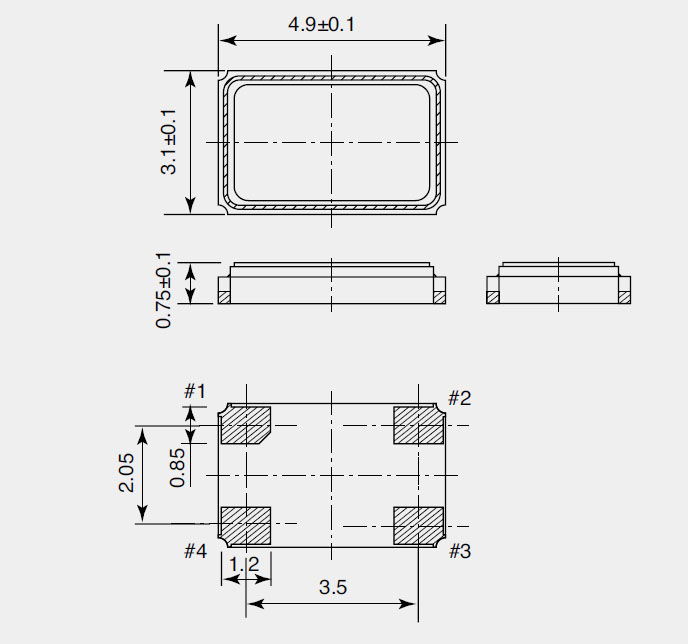

格(4).jpg)

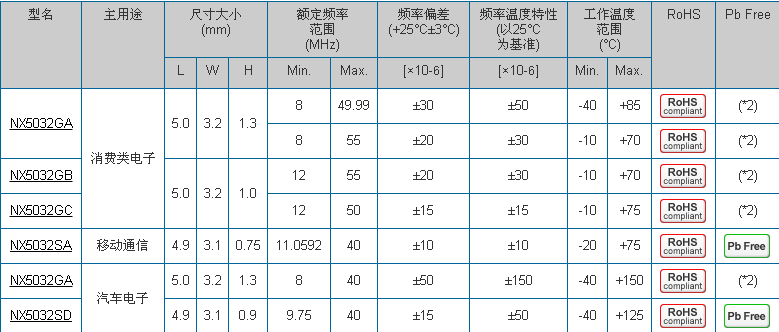

型號 | NX5032GA | |||
包裝 | 1000 | |||
頻率范圍(MHZ) | 11.0592 to 40 | |||
頻率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
工作溫度 | 0 to +70 | 0 to +85 | 0 to +85 | |
保存溫度 | –55 to +125 | |||
電源電壓(V) | +2.5 ± 5 %, +3.3 ± 10 % | |||
電流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
輸出電壓(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
上升/下降時間(單位:納秒) | Max. 1 (20 to 80% Waveform) | |||
對稱(%) | 45 to 55 (at 50% Waveform) | |||
輸出負載(Ω) | 50 (Terminated to VCC–2.0V) | |||
相位抖動 | Max. 1 (Offset frequency : 12kHz to 20MHz) |
.jpg)

.jpg)
產品制作
1.芯片清洗:
目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.
2.蒸鍍(被銀):
用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.
3.上架點膠:
將鍍上銀(金)電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
4.微調:
使用真空鍍膜原理,將銀(金)鍍?cè)谛酒砻娴你y(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)
使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)
5. 封焊:
將基座與上蓋放置在充滿氮?dú)?或真空)的環境中進行封焊,以保證產品的老化率符合要求.
主要封焊方式有:
◆ 電阻焊
◆ 滾邊焊(Seam)
◆ 玻璃焊(Frit)
◆ 錫金焊(AuSn)
6. 密封性檢查:
確認封焊后的產品是否有漏氣現象.
依檢漏方法區分為:
a.粗漏:檢查較大的漏氣現象,常用檢出方法有氣泡式及壓差式.
b.細漏:檢查較微小的漏氣現象,常用檢出方法為氦氣檢漏式.
7. 老化及模擬回流焊:
老 化 : 對產品加以高溫長時間老化,將制程中因熱加工造成之應力達到釋放效果.
回流焊: 以模擬客戶使用環境,目的在暴露制造缺陷,據以提高出貨可性.
8. 測試:
對成品進行印字、電性能指針測試,剔除不良品,保證產品質量.
.jpg)
1.芯片清洗:
目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.
2.蒸鍍(被銀):
用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.
3.上架點膠:
將鍍上銀(金)電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
4.微調:
使用真空鍍膜原理,將銀(金)鍍?cè)谛酒砻娴你y(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)
使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)
5. 封焊:
將基座與上蓋放置在充滿氮?dú)?或真空)的環境中進行封焊,以保證產品的老化率符合要求.
主要封焊方式有:
◆ 電阻焊
◆ 滾邊焊(Seam)
◆ 玻璃焊(Frit)
◆ 錫金焊(AuSn)
6. 密封性檢查:
確認封焊后的產品是否有漏氣現象.
依檢漏方法區分為:
a.粗漏:檢查較大的漏氣現象,常用檢出方法有氣泡式及壓差式.
b.細漏:檢查較微小的漏氣現象,常用檢出方法為氦氣檢漏式.
7. 老化及模擬回流焊:
老 化 : 對產品加以高溫長時間老化,將制程中因熱加工造成之應力達到釋放效果.
回流焊: 以模擬客戶使用環境,目的在暴露制造缺陷,據以提高出貨可性.
8. 測試:
對成品進行印字、電性能指針測試,剔除不良品,保證產品質量.
.jpg)
.jpg)

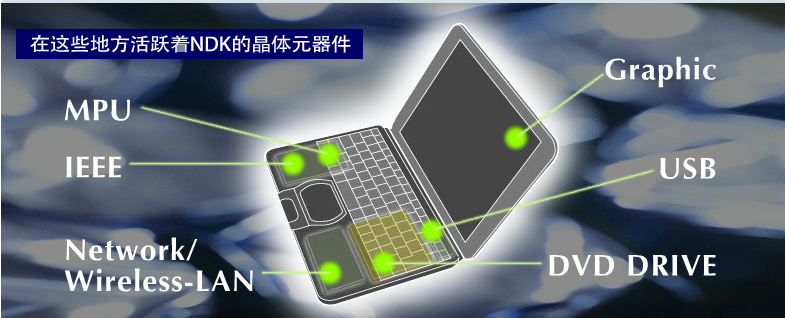

1949 年 開始晶體諧振器的制造、銷售
1950 年 公司名變更為日本電波工業株式會社
總公司遷移登記至東京都涉谷區大山町
2002 年 NDK America, Inc. 的總公司辦公室搬至美國伊利諾斯州
在美國伊利諾斯州成立NDK America, Inc.
在北海道函館市建立NRS Technologies Inc.
在中國上海設立日電波水晶(上海)貿易有限公司
2004 年 在北海道千歲市成立千歲技術中心
2005 年 函館NDK吸收合并NRS Technologies Inc.
總公司搬至東京都涉谷區笹塚
2008 年 品質保證試驗室取得ISO/IEC 17025:2005的認證
獲東京海關批準為特定出口商
2009 年 狹山事務所內的新研發大樓"Laboratory ATOM"竣工
在中國蘇州設立蘇州日電波貿易有限公司
2010 年 NDK成為日本國內第一家遵循IFRS準則的企業
.png)
深圳康比電子有限公司:石英晶振、49/S、49/SMD、5X7mm、6x3.5mm、5X3.2mm、陶瓷晶振、ZTT三腳、ZTA二腳、貼片系列7.2X3.4mm、3.7X3.1mm、音叉表晶:32.768KHZ系列.本公司產品率先解決了石英晶振、陶瓷晶振、音叉晶體、32.768KHZ等、頻率不穩定、不抗跌落、不耐高溫等難題,月產量8000萬只,成為同行業中的佼佼者,產品遠銷西歐一帶國家、巴西、中國香港、大陸、中國臺灣等國內外市場.
