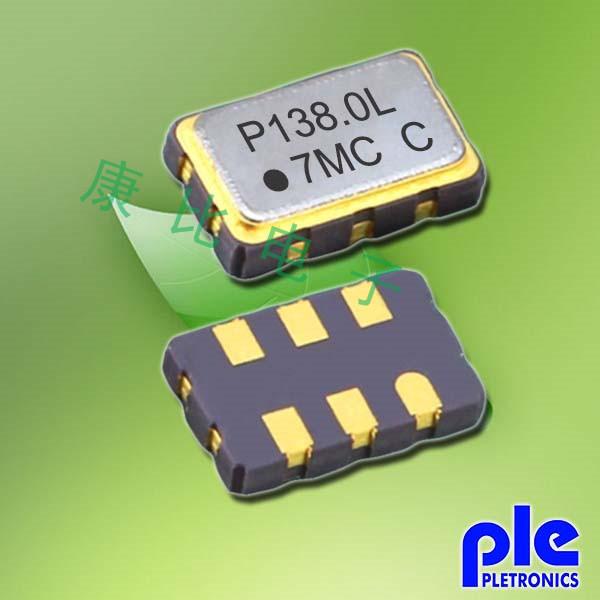

Pletronics晶振,LVDS輸出晶振,LV55D晶振,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
.jpg)

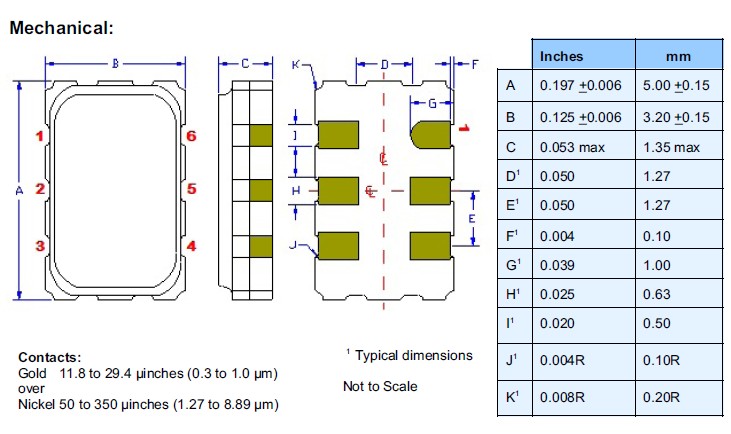

型號 | 符號 | LV55D晶振 |
輸出規格 | - | LVDS |
輸出頻率范圍 | fo | 1?325MHz |
電源電壓 | VCC | 2.5V |
頻率公差 (含常溫偏差) |
f_tol | ±50×10-6 max., ±100×10-6 max. |
保存溫度范圍 | T_stg | -40?+85℃ |
運行溫度范圍 | T_use | -10?+70℃ ,-40?+85℃ |
消耗電流 | ICC | 20mA max. |
待機時電流(#1引腳"L") | I_std | 10μA max. |
輸出負載 | Load-R | 100Ω (Output-OutputN) |
波形對稱 | SYM | 45?55% [at outputs cross point] |
0電平電壓 | VOL | - |
1電平電壓 | VOH | - |
上升時間 下降時間 | tr, tf | 0.4ns max. [20?80% Output-OutputN] |
差分輸出電壓 | VOD1, VOD2 | 0.247?0.454V |
差分輸出誤差 | ⊿VOD | 50mV [⊿VOD=|VOD1VOD2|] |
補償電壓 | VOS | 1.125?1.375V |
補償電壓誤差 | ⊿VOS | 50mV |
交叉點電壓 | Vcr | - |
OE端子0電平輸入電壓 | VIL | VCC×0.3 max. |
OE端子1電平輸入電壓 | VIH | VCC×0.7 min. |
輸出禁用時間 | tPLZ | 200ns |
輸出使能時間 | tPZL | 2ms |
周期抖動(1) | tRMS | 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p | 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) | |
總抖動(1) | tTL | 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖動 | tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz] |
.jpg)
.jpg)
石英晶體振蕩器和實時時鐘模塊:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。Pletronics晶振,LVDS輸出晶振,LV55D晶振
