首頁進口晶振愛普生晶振愛普生6G網絡晶振,VG-4513CB,X1G0041510009,LV-PECL輸出VCXO振蕩器

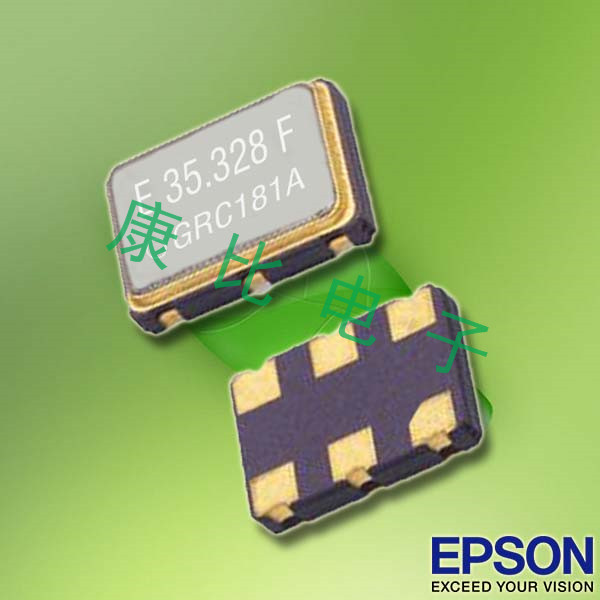

愛普生6G網絡晶振,VG-4513CB,X1G0041510009,LV-PECL輸出VCXO振蕩器

產品型號：9076875
頻率：153.600000 MHz
尺寸：5.0x3.2x1.3mm
產品介紹：愛普生6G網絡晶振,VG-4513CB,X1G0041510009,LV-PECL輸出VCXO振蕩器，日本進口晶振，EPSON愛普生晶振，型號VG-4513CB，編碼為：X1G0041510009，頻率為：153.600000...

愛普生6G網絡晶振,VG-4513CB,X1G0041510009,LV-PECL輸出VCXO振蕩器，日本進口晶振，EPSON愛普生晶振，型號VG-4513CB，編碼為：X1G0041510009，頻率為：153.600000 MHz，小體積晶振尺寸：5.0x3.2x1.3mm，六腳貼片晶振，VCXO壓控晶體振蕩器，LV-PECL輸出差分晶振，有源晶振，石英晶振，貼片晶振，石英晶體振蕩器，無鉛環保晶振，工作溫度范圍：-40℃至+85℃，差分晶體振蕩器使用于產品中能夠很容易地識別小信號，能夠從容精確地處理'雙極'信號，對外部電磁干擾（EMI）是高度免疫的。具有超小型，輕薄型，低抖動，低功耗，低電源電壓，低耗能，低損耗，低相位噪聲，低電平，高性能等特點。被廣泛用于通訊設備，機頂盒，光端機，安防設備及各種頻率控制設備上.

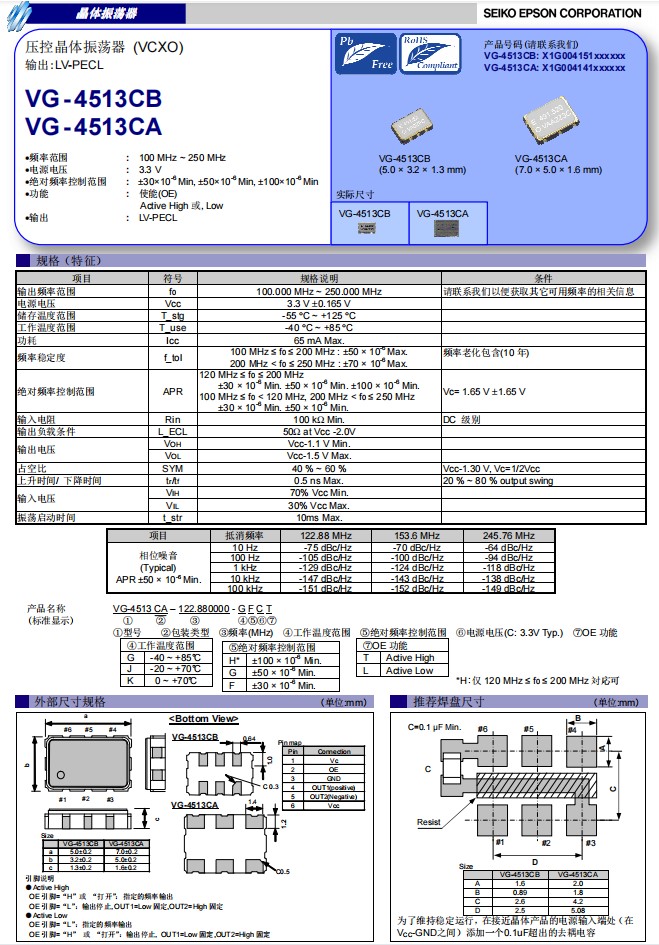

愛普生6G網絡晶振,VG-4513CB,X1G0041510009,LV-PECL輸出VCXO振蕩器，參數表

項目	符合	VG-4513CB 規格說明	條件
輸出頻率范圍	f0	153.600000 MHz	請聯系我們以便獲取其它基準溫度的相關信息
電源電壓	Vcc	3.3 V ±0.165 V
儲存溫度范圍	T_stg	-55 °C ~ +125 °C
工作溫度范圍	T_use	-40 °C ~ +85 °C
功耗	Icc	65 mA Max.
頻率穩定度	f_tol	100 MHz ≤ f0 ≤ 200 MHz : ±50 × 10-6 Max. 200 MHz < f0 ≤ 250 MHz : ±70 × 10-6 Max.	頻率老化包含（10年）
絕對頻率控制范圍	APR	120 MHz ≤ f0 ≤ 200 MHz
		±30 × 10-6 Min. ±50 × 10-6 Min. ±100 × 10-6 Min.	Vc= 1.65 V ±1.65 V
		100 MHz ≤ f0 < 120 MHz, 200 MHz < f0 ≤ 250 MHz ±30 × 10-6 Min. ±50 × 10-6 Min.
輸入電阻	Rin	100 k? Min.	DC 級別
輸出負載條件	L_ECL	50? at Vcc -2.0V
輸出電壓	VOH	Vcc-1.1 V Min.
輸出電壓	VOL	Vcc-1.5 V Max.
上升/下降時間	SYM	40 % ~ 60 %	Vcc-1.30 V, Vc=1/2Vcc
上升/下降時間	tr/tf	0.5 ns Max.	20 % ~ 80 % output swing
輸入電壓	VIH	70% Vcc Min.
輸入電壓	VIL	30% Vcc Max.
振蕩啟動時間	t_str	10ms Max.

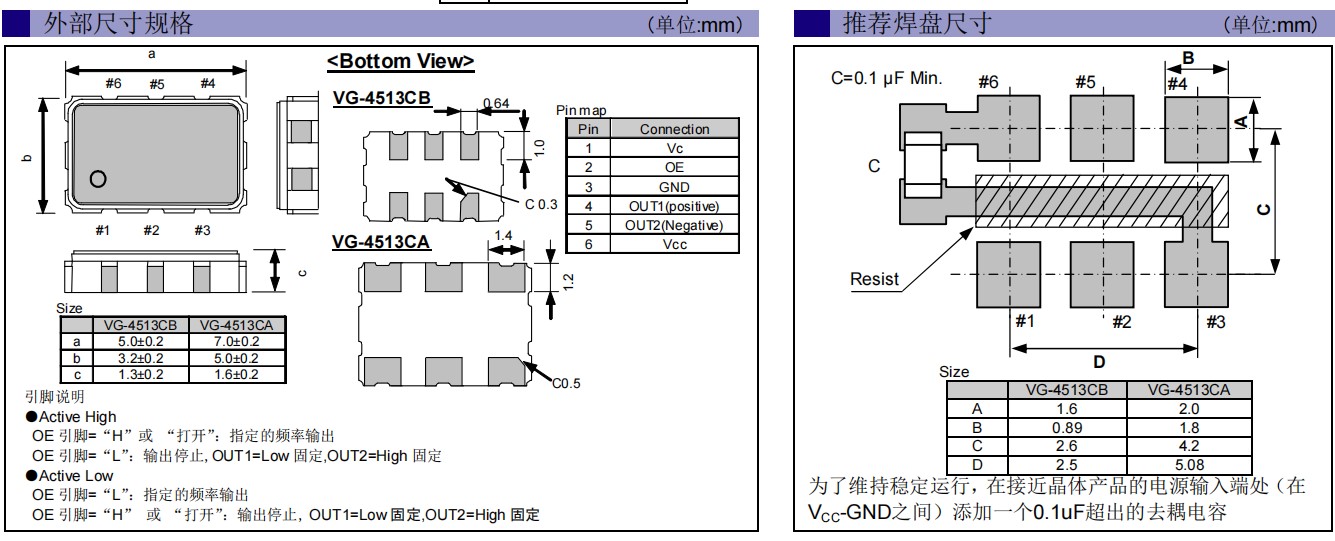

愛普生6G網絡晶振,VG-4513CB,X1G0041510009,LV-PECL輸出VCXO振蕩器，尺寸圖

愛普生6G網絡晶振,VG-4513CB,X1G0041510009,LV-PECL輸出VCXO振蕩器
什么是壓控晶振？壓控晶振(VCXO)是一種石英晶體振蕩器，其振蕩效率可以通過紅外線加控制電壓來改變或調制。它的振蕩頻率由晶體決定，頻率可以通過控制電壓在小范圍內調節。VCXO多用于鎖相技術和頻率負反饋調制。通常，控制電壓范圍為0V至2V或0V至3V。VCXO的調諧范圍為100ppm至200ppm。

石英晶振	型號	頻率	頻率穩定性	尺寸	輸出波形	電壓
X1G0041411001	VG-4513CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411002	VG-4513CA	122.880000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411004	VG-4513CA	153.600000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411006	VG-4513CA	148.351648 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411007	VG-4513CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411011	VG-4513CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411012	VG-4513CA	148.500000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411013	VG-4513CA	155.520000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411014	VG-4513CA	156.250000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411017	VG-4513CA	100.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	有源晶振
X1G0041411018	VG-4513CA	125.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411019	VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411020	VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411602	VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041510003	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510004	VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510007	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510009	VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510013	VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510016	VG-4513CB	156.250000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
