首頁無線網絡石英晶振,貼片晶振,諧振器NX3225SA,進口SMD晶體,NDK晶振北京經銷商
- 產品型號：96624300
- 頻率：12~150MHZ

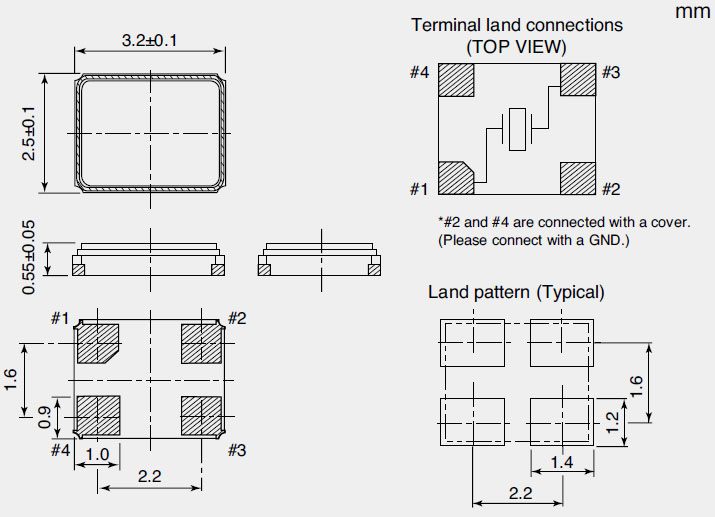

- 尺寸：3.2*2.5mm
- 產品介紹：產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、電子數碼等高科技行業產品.
-

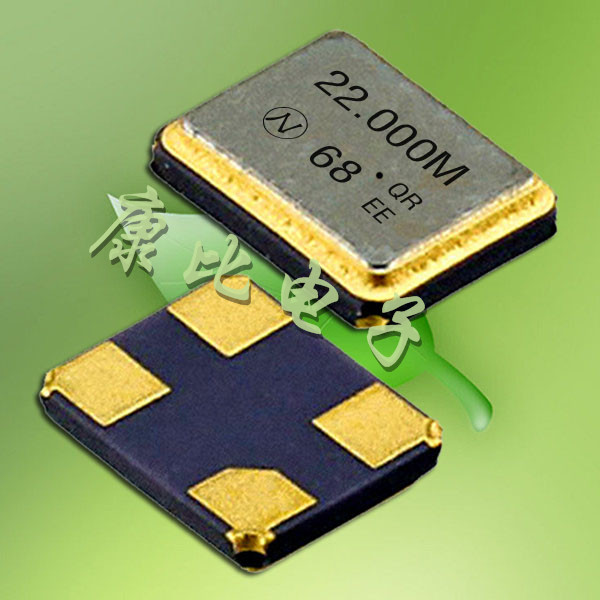

石英晶振,貼片晶振,諧振器NX3225SA,進口SMD晶體,NDK晶振北京經銷商
.jpg)

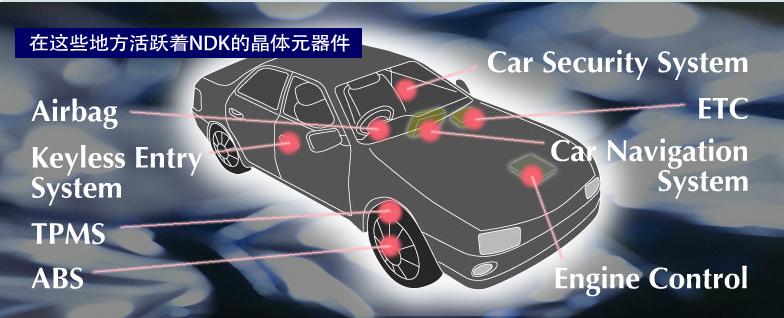

諧振器NX3225SA,進口SMD晶體,NDK晶振北京經銷商超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
格(4).jpg)

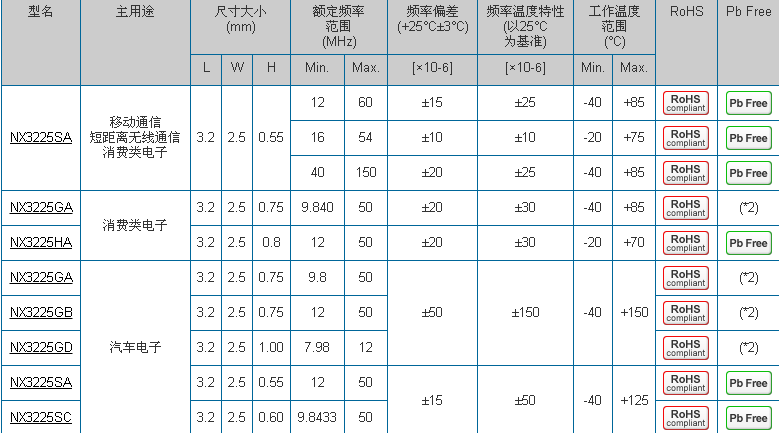

| 型號 | NX3225SA | |||
| 包裝 | 3000 | |||
| 頻率范圍(MHZ) | 12 to 150 | |||
| 頻率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
| 工作溫度 | 0 to +70 | 0 to +85 | 0 to +85 | |
| 保存溫度 | –55 to +125 | |||
| 電源電壓（V） | +2.5 ± 5 %, +3.3 ± 10 % | |||
|
電流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
| Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
| 輸出電壓(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
| VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
| 上升/下降時間(單位:納秒) | Max. 1 (20 to 80% Waveform) | |||
| 對稱(%) | 45 to 55 (at 50% Waveform) | |||
| 輸出負載(Ω) | 50 (Terminated to VCC–2.0V) | |||
| 相位抖動 | Max. 1 (Offset frequency : 12kHz to 20MHz) | |||
.jpg)
.jpg)

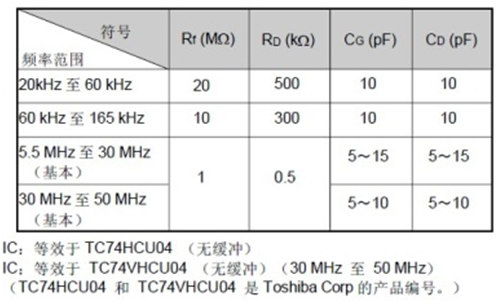

以下是設計振蕩回路:
產品設計人員在設計振蕩回路的注意事項
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.
.png)
.png)
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻.
.png)
.png)
3. 負載電容

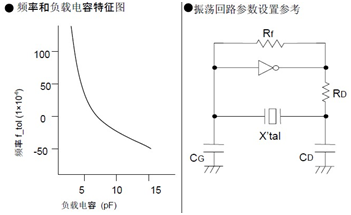

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.
lspacing=0 cellpadding=0 width="100%" style='width:100.0%;background:white;border-collapse:collapse;mso-yfti-tbllook: 1184'>頻率和負載電容特征圖器
.png)
.png)
.jpg)
產品設計人員在設計振蕩回路的注意事項
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻.
3. 負載電容
如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.
lspacing=0 cellpadding=0 width="100%" style='width:100.0%;background:white;border-collapse:collapse;mso-yfti-tbllook: 1184'>頻率和負載電容特征圖器
.jpg)
NDK的發展:1948 年 在東京都中央?yún)^(qū)日本橋設立南部商工株式會社,1949 年 開始晶體諧振器的制造、銷售,1950 年 公司名變更為日本電波工業株式會社總公司遷移登記至東京都涉谷區大山町.我們擁有廣泛的產品規格及客制化服務,應用范圍涵蓋日常消費產品 (如:網路與通訊產品、智慧家庭和個人電腦)、高階工業產品和車用電子.在服務上,我們致力于建立深厚的顧客信賴關系及滿意度的提升.為達到全面服務客戶的需求、製造質量與價格優勢,我們?cè)谂_(tái)灣、大陸及泰國皆擁有生產工廠,并且提供多元化的網路服務,配置多國語言能力之銷售團隊,使我們能夠與國際客戶群進行有效的溝通,取得客戶的支持及認可,國內外客戶皆可透過各地的銷售辦事處和經銷商,取得完整即時的需求回應及服務.
主要產品:
廣泛用途石英晶體（Crystal）
小型化貼片石英晶體振蕩器（SMD XO）
壓控有源晶振（VCXO）
未來展望
銷售：發展自有品牌及策略性客戶、拓展全球化渠道.
產能：經濟化、規?；?
產品：高頻、高精度、輕、薄、短、小.
制程：標準化、自動化、信息化與彈性化.
供應鏈：交期短、庫存低.
.jpg)
深圳康比電子有限公司:同時代理國外多個知名品牌晶振系列.日本大真空KDS、愛普生、EPSON、精工、SEIKO、西鐵城、CITIZEN、村田、muRata、TDK、NDK.公司產品有：有源晶振、溫補晶振、壓控振蕩器、恒溫晶體、VCXO、TCXO、VC-TCXO、SPXO、OCXO.
本公司產品率先解決了石英晶振、陶瓷晶振、音叉晶體、32.768KHZ等、頻率不穩定、不抗跌落、不耐高溫等難題，月產量8000萬只，成為同行業中的佼佼者，產品遠銷西歐一帶國家、巴西、中國香港、大陸、中國臺灣等國內外市場.
