- 產品型號：87093866
- 頻率：320MHZ
- 尺寸：7.0*5.0mm
- 產品介紹：Si550便攜式晶振,Skyworks差分振蕩器,550AE320M000DGR，尺寸7050mm,頻率320MHZ，輸出邏輯LVPECL，頻率穩定性20ppm,思佳訊有源差分晶振，進口壓控晶振，LVPECL差分...
-

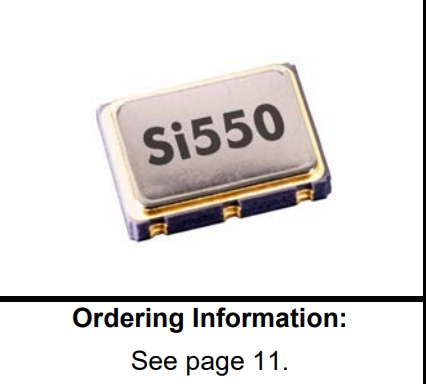

Si550便攜式晶振,Skyworks差分振蕩器,550AE320M000DGR
航欄(16).jpg)
.jpg)
Si550便攜式晶振,Skyworks差分振蕩器,550AE320M000DGR，尺寸7050mm,頻率320MHZ，輸出邏輯LVPECL，電壓3.3V，頻率穩定性20ppm,思佳訊有源差分晶振，進口壓控晶振，LVPECL差分晶振，VCXO壓控晶振，壓控差分晶振，時鐘振蕩器，壓控晶體振蕩器，有源差分晶振，貼片差分晶振，7050mm差分晶振，六腳有源晶振，高頻差分振蕩器，高質量差分晶振，低相噪差分晶振，低功耗差分晶振，低抖動差分晶振，低耗能差分晶振，低相位差分晶振，以太網專用差分晶振，光學模塊差分晶振，測試測量差分晶振，便攜式設備差分晶振，儀器設備晶振，智能家居專用差分晶振，藍牙模塊差分晶振，具有低功耗低相位的特點.
SMD振蕩器產品適用于范圍廣泛，比較適合用于以太網，光學模塊，測試測量，便攜式設備，儀器設備，智能家居，藍牙模塊等領域。Si550便攜式晶振,Skyworks差分振蕩器,550AE320M000DGR.
.jpg)
Si550便攜式晶振,Skyworks差分振蕩器,550AE320M000DGR 參數表
| Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
| Supply Voltage1 | V DD | 3.3 V option | 2.97 | 3.3 | 3.63 | V | |||||||||||||||
| 2.5 V option | 2.25 | 2.5 | 2.75 | V | |||||||||||||||||
| 1.8 V option | 1.71 | 1.8 | 1.89 | V | |||||||||||||||||
| Supply Current | IDD |
Output enabled LVPECL CML LVDS CMOS |
|
120 108 99 90 |
130 117 108 98 |
mA | |||||||||||||||
| tristate mode | 60 | 75 | mA | ||||||||||||||||||
| Output Enable (OE)2 | VIH | 0.75 x V DD | V | ||||||||||||||||||
| VIL | 0.5 | V | |||||||||||||||||||
| Operating Temperature Range | TA | –40 | 85 | °C | |||||||||||||||||
| Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
| Control Voltage Tuning Slope1,2,3 | KV | 10 to 90% of V DD |
|
33 45 90 135 180 356 |
|
ppm/V | |||||||||||||||
| Control Voltage Linearity4 | LVC | BSL | –5 | ±1 | +5 | % | |||||||||||||||
| Incremental | –10 | ±5 | +10 | % | |||||||||||||||||
| Modulation Bandwidth | BW | 9.3 | 10.0 | 10.7 | kHz | ||||||||||||||||
| VC Input Impedance | Z VC | 500 | kΩ | ||||||||||||||||||
| Nominal Control Voltage | VCNOM | @ fO | V DD/2 | V | |||||||||||||||||
| Control Voltage Tuning Range | VC | 0 | V DD | V | |||||||||||||||||
| Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
| Nominal Frequency1,2,3 | fO | LVDS/CML/LVPECL | 320 | MHz | |||||||||||||||||
| CMOS | 10 | 160 | MHz | ||||||||||||||||||
| Temperature Stability1,4 | TA = –40 to +85 ºC |
–20 –50 –100 |
|
+20 +50 +100 |
ppm | ||||||||||||||||
| Absolute Pull Range1,4 | APR | ±12 | ±375 | ppm | |||||||||||||||||
| Aging | Frequency drift over first year. | ±3 | ppm | ||||||||||||||||||
| Frequency drift over 15 year life. | ±10 | ||||||||||||||||||||
| Power up Time5 | tOSC | 10 | ms | ||||||||||||||||||
.jpg)
Si550便攜式晶振,Skyworks差分振蕩器,550AE320M000DGR 尺寸圖
Si550便攜式晶振,Skyworks差分振蕩器,550AE320M000DGR
有源晶振產品特性
適用于以下任意頻率10至945MHz，然后選擇頻率至1.4GHz
第三代DSPLL®卓越的抖動性能（0.5ps）
溫度穩定性比SAW振蕩器
出色的PSRR性能
內部固定晶體頻率確保高可靠性和低成本變老
可用的CMOS、LVPECL、LVDS和CML輸出
3.3、2.5和1.8 V電源選項
行業標準5x7mm包裝和引腳
無鉛/符合RoHS
第三代DSPLL®卓越的抖動性能（0.5ps）
溫度穩定性比SAW振蕩器
出色的PSRR性能
內部固定晶體頻率確保高可靠性和低成本變老
可用的CMOS、LVPECL、LVDS和CML輸出
3.3、2.5和1.8 V電源選項
行業標準5x7mm包裝和引腳
無鉛/符合RoHS
| Mfr Part # | Mfr | Description | Series | Frequency | Output |
| 550EC892M933DGR | Skyworks有源晶振 | XTAL OSC VCXO 892.9330MHZ LVPECL | Si550 | 892.933 MHz | LVPECL |
| 550MC1150M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1150.0000MHZ LVPEC | Si550 | 1150 MHz | LVPECL |
| 550MC1200M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1200.0000MHZ LVPEC | Si550 | 1200 MHz | LVPECL |
| 550MD1100M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1.1000GHZ LVPECL | Si550 | 1.1 GHz | LVPECL |
| 550MD1150M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1150.0000MHZ LVPEC | Si550 | 1150 MHz | LVPECL |
| 550MD1200M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1200.0000MHZ LVPEC | Si550 | 1200 MHz | LVPECL |
| 550NC840M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 840.0000MHZ LVDS | Si550 | 840 MHz | LVDS |
| 550AA1000M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVPECL | Si550 | 1 GHz | LVPECL |
| 550AB832M000DG | Skyworks有源晶振 | XTAL OSC VCXO 832.0000MHZ LVPECL | Si550 | 832 MHz | LVPECL |
| 550BA945M000DG | Skyworks有源晶振 | XTAL OSC VCXO 945.0000MHZ LVDS | Si550 | 945 MHz | LVDS |
| 550BK834M640DG | Skyworks有源晶振 | XTAL OSC VCXO 834.6400MHZ LVDS | Si550 | 834.64 MHz | LVDS |
| 550NA945M000DG | Skyworks有源晶振 | XTAL OSC VCXO 945.0000MHZ LVDS | Si550 | 945 MHz | LVDS |
| 550AA1000M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVPECL | Si550 | 1 GHz | LVPECL |
| 550AB832M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 832.0000MHZ LVPECL | Si550 | 832 MHz | LVPECL |
| 550BA945M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 945.0000MHZ LVDS | Si550 | 945 MHz | LVDS |
| 550BK834M640DGR | Skyworks有源晶振 | XTAL OSC VCXO 834.6400MHZ LVDS | Si550 | 834.64 MHz | LVDS |
| 550NA945M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 945.0000MHZ LVDS | Si550 | 945 MHz | LVDS |
| 550AE000131DGR | Skyworks有源晶振 | XTAL OSC VCXO 669.32658MHZ LVPEC | Si550 | 669.32658 MHz | LVPECL |
| 550AE000291DGR | Skyworks有源晶振 | XTAL OSC VCXO 794.727753MHZ LVPE | Si550 | 794.727753 MHz | LVPECL |
| 550AE000310DGR | Skyworks有源晶振 | XTAL OSC VCXO 698.812334MHZ LVPE | Si550 | 698.812334 MHz | LVPECL |
| 550AE245M760DGR | Skyworks有源晶振 | XTAL OSC VCXO 245.7600MHZ LVPECL | Si550 | 245.76 MHz | LVPECL |
| 550AE250M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 250.0000MHZ LVPECL | Si550 | 250 MHz | LVPECL |
| 550AE307M200DGR | Skyworks有源晶振 | XTAL OSC VCXO 307.2000MHZ LVPECL | Si550 | 307.2 MHz | LVPECL |
| 550AE312M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 312.0000MHZ LVPECL | Si550 | 312 MHz | LVPECL |
| 550AE312M500DGR | Skyworks有源晶振 | XTAL OSC VCXO 312.5000MHZ LVPECL | Si550 | 312.5 MHz | LVPECL |
| 550AE320M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 320.0000MHZ LVPECL | Si550 | 320 MHz | LVPECL |
| 550AE340M480DGR | Skyworks有源晶振 | XTAL OSC VCXO 340.4800MHZ LVPECL | Si550 | 340.48 MHz | LVPECL |
| 550AE368M640DGR | Skyworks有源晶振 | XTAL OSC VCXO 368.6400MHZ LVPECL | Si550 | 368.64 MHz | LVPECL |
| 550AE400M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 400.0000MHZ LVPECL | Si550 | 400 MHz | LVPECL |
| 550AE448M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 448.0000MHZ LVPECL | Si550 | 448 MHz | LVPECL |
| 550AE460M800DGR | Skyworks有源晶振 | XTAL OSC VCXO 460.8000MHZ LVPECL | Si550 | 460.8 MHz | LVPECL |
| 550AE466M944DGR | Skyworks有源晶振 | XTAL OSC VCXO 466.9440MHZ LVPECL | Si550 | 466.944 MHz | LVPECL |
| 550AE480M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 480.0000MHZ LVPECL | Si550 | 480 MHz | LVPECL |
| 550AE491M520DGR | Skyworks有源晶振 | XTAL OSC VCXO 491.5200MHZ LVPECL | Si550 | 491.52 MHz | LVPECL |
| 550AE500M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 500.0000MHZ LVPECL | Si550 | 500 MHz | LVPECL |
| 550AE600M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 600.0000MHZ LVPECL | Si550 | 600 MHz | LVPECL |
| 550AE622M080DGR | Skyworks有源晶振 | XTAL OSC VCXO 622.0800MHZ LVPECL | Si550 | 622.08 MHz | LVPECL |
| 550AE625M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 625.0000MHZ LVPECL | Si550 | 625 MHz | LVPECL |
| 550AE716M800DGR | Skyworks有源晶振 | XTAL OSC VCXO 716.8000MHZ LVPECL | Si550 | 716.8 MHz | LVPECL |
| 550AE737M280DGR | Skyworks有源晶振 | XTAL OSC晶振 VCXO 737.2800MHZ LVPECL | Si550 | 737.28 MHz | LVPECL |
| 550AE741M746DGR | Skyworks有源晶振 | XTAL OSC VCXO 741.7460MHZ LVPECL | Si550 | 741.746 MHz | LVPECL |
| 550AE800M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 800.0000MHZ LVPECL | Si550 | 800 MHz | LVPECL |
| 550AG000127DGR | Skyworks有源晶振 | XTAL OSC VCXO 644.53125MHZ LVPEC | Si550 | 644.53125 MHz | LVPECL |
| 550AG255M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 255.0000MHZ LVPECL | Si550 | 255 MHz | LVPECL |
| 550AG400M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 400.0000MHZ LVPECL | Si550 | 400 MHz | LVPECL |
