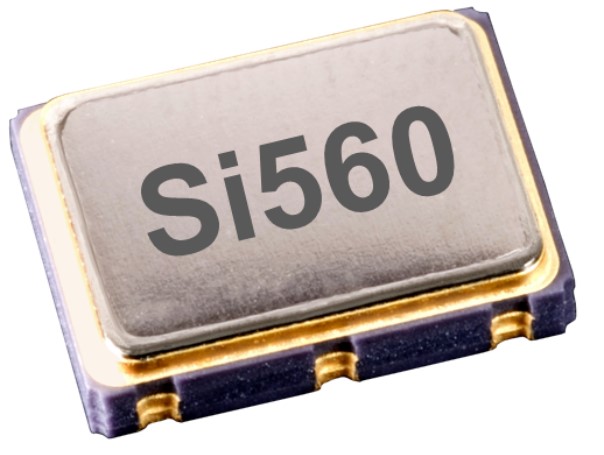

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振

產品型號：4033973
頻率：125 MHz
尺寸：5.0x3.2mm
產品介紹：Skyworks差分晶振,560BAA125M000BCG,路由器應用晶振，Skyworks思佳訊晶振，美國進口晶振，型號：Si560，編碼為：560BAA125M000BCG，頻率為：125.000MHz，小體積晶...

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振，Skyworks思佳訊晶振，美國進口晶振，型號：Si560，編碼為：560BAA125M000BCG，頻率為：125.000MHz，小體積晶振尺寸：5.0x3.2mm封裝，LVDS輸出差分晶振，六腳貼片晶振，石英晶振，有源晶振，差分晶體振蕩器，超低抖動任意頻率XO（90 fs），具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能，低電平等特點。應用于：100G/200G/400G OTN，相干光學，10G/40G/100G光學以太網，56G/112G PAM4時鐘，3G-SDI/12G-SDI/24G-SDI廣播視頻，數據中心，測試和測量，F(xiàn)PGA/ASIC時鐘。

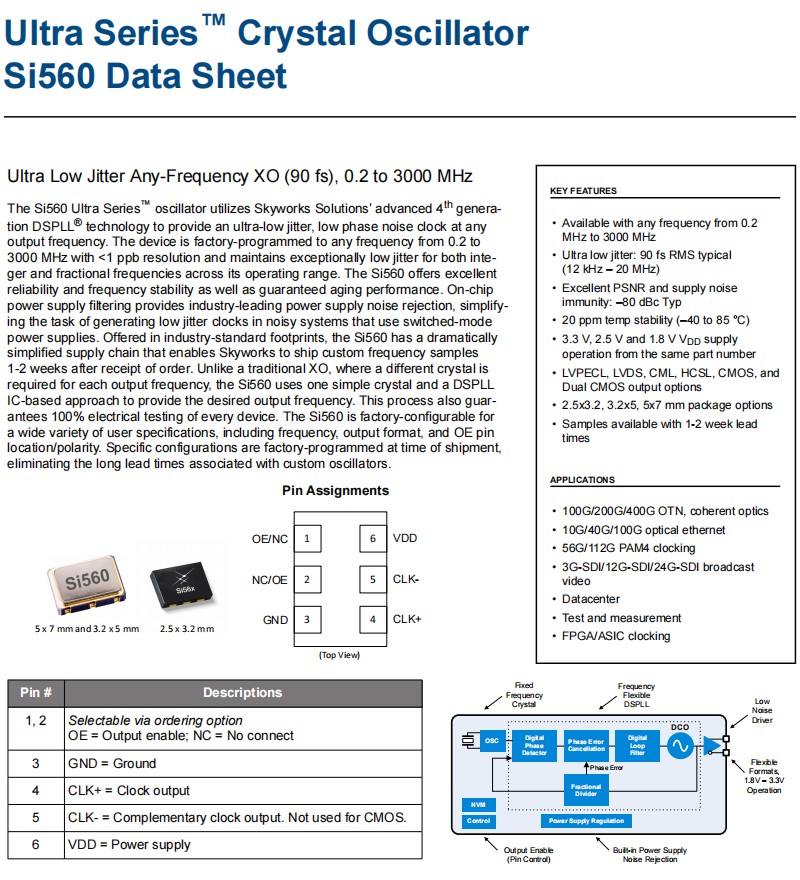

Si560超系列™振蕩器利用天空解決方案先進的第四代DSPLL®技術，在任何輸出頻率提供超低抖動、低相位噪聲時鐘。該設備被工廠編程到從0.2到3000 MHz的任何頻率，分辨率為<1 ppb，并在其工作范圍內對整數和分?jǐn)?shù)頻率保持異常低的抖動。Si560貼片晶振提供了良好的可靠性和頻率穩定性，并保證了老化性能。片上電源濾波提供了行業領先的電源噪聲抑制，簡化了在使用切換模式電源的有噪聲系統中產生低抖動時鐘的任務。Si560提供了行業標準的足跡，它有一個顯著簡化的供應鏈，使Skyworks可以在收到訂單1-2周后發送定制的頻率樣品。與傳統的XO不同，每個輸出頻率都需要不同的晶體，Si560使用一個簡單的晶體和一種基于DSPLL ic的方法來提供所需的輸出頻率。這個過程也保證了每個設備的100%的電氣測試。Si560差分晶振可在工廠上配置各種用戶規格，包括頻率、輸出格式和OE引腳位置/極性。特定的配置是在裝運時由工廠編程的，消除了與自定義振蕩器相關的長交貨時間。

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振,參數表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	125			MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		110	160	mA
		LVDS/CML (output enabled)	—	90	130	mA
		HCSL (output enabled)		85	130	mA
		HCSL-Fast (output enabled)	—	93	142	mA
		CMOS (output enabled)		85	135	mA
		Dual CMOS (output enabled)	—	95	145	mA
		Tristate Hi-Z (output disabled)		73		mA
Temperature Stability		Frequency stability Grade A	–20	—	20	ppm
Total Stability1	F STAB	Frequency stability Grade A	–50		50	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML			350	ps
		CMOS / Dual CMOS, (CL = 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK>50 MHz	—	—	550	ps
		HCSL-Fast, FCLK>50 MHz			275	ps
Duty Cycle	DC	All formats	45	—	55	%
Output Enable (OE)2	VIH		0.7 × V DD	—	—	V
	VIL		—	—	0.3 × V DD	V
	TD	Output Disable Time, FCLK> 10 MHz			3	µs
	TE	Output Enable Time, FCLK> 10 MHz	—	—	20	µs
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec	—	—	10	ms
Powerup VDD Ramp Rate	V RAMP	Fastest VDDramp rate allowed on startup	—	—	100	V/ms
LVPECL Output Option3	VOC	Mid-level	V DD – 1.42		V DD – 1.25	V
	VO	Swing (diff, FCLK < 1.5 GHz)	1.1	—	1.9	VPP
		Swing (diff, F CLK> 1.5 GHz)6	0.55	—	1.7	VPP

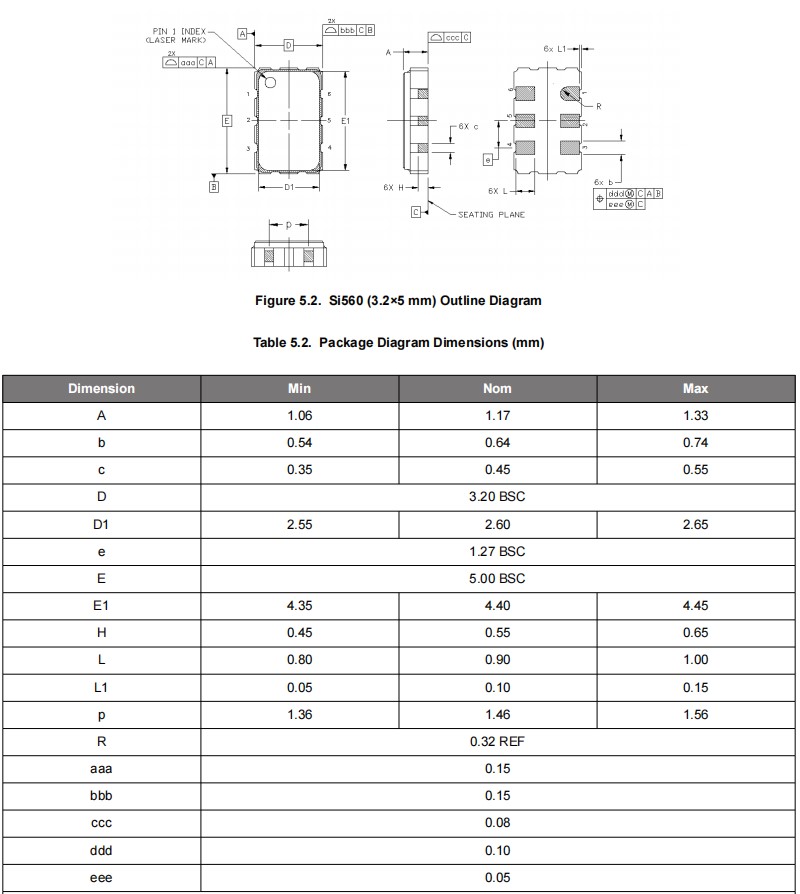

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振,尺寸圖

Skyworks差分晶振,560BAA125M000BCG,Si560路由器晶振

產品特點：

可用于0.2MHz至3000MHz的任何頻率
超低抖動：典型值為90 fs RMS（12 kHz–20 MHz）
出色的PSNR和電源抗擾度：–80 dBc Typ
20 ppm溫度穩定性（-40至85°C）
3.3 V、2.5 V和1.8 V VDD電源操作來自相同的零件號
LVPECL、LVDS、CML、HCSL、CMOS和雙CMOS輸出選項
2.5x3.2、3.2x5、5x7 mm封裝選項石英晶體振蕩器
樣品可用，交付周期為1-2周

編碼	進口晶振	系列	頻率	輸出	電壓
560BAA100M000BBGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA25M0000BBGR	Skyworks晶振	Si560	25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA125M000BBGR	Skyworks晶振	Si560	125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA100M000ABGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000169BBGR	Skyworks晶振	Si560	19.53125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA100M000ACG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V ~ 3.3V
560BAA000169BCGR	Skyworks晶振	Si560	19.53125 MHz	LVDS	1.8V ~ 3.3V
560BAA100M000BCGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V ~ 3.3V
560BAA125M000BCGR	Skyworks晶振	Si560	125 MHz	LVDS	1.8V ~ 3.3V
560BAA100M000CCGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000185ACG	Skyworks晶振	Si560	161.132812 MHz	LVDS	1.8V ~ 3.3V
560BAC004647ACG	Skyworks晶振	Si560	257.8125 MHz	LVDS	1.8V ~ 3.3V
560BAA150M000BCG	Skyworks晶振	Si560	150 MHz	LVDS	1.8V ~ 3.3V
560BAA000185ACGR	Skyworks晶振	Si560	161.132812 MHz	LVDS	1.8V ~ 3.3V
560BAC200M000BCGR	Skyworks晶振	Si560	200 MHz	LVDS	1.8V ~ 3.3V
560BAA100M000CCG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000169BCG	Skyworks晶振	Si560	19.53125 MHz	LVDS	1.8V ~ 3.3V
560BAA125M000BCG	Skyworks晶振	Si560	125 MHz	LVDS	1.8V ~ 3.3V
560BAA100M000BCG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V ~ 3.3V
560BAA2556M00BCGR	Skyworks晶振	Si560	2.556 GHz	LVDS	1.8V ~ 3.3V
560BAA100M000ACGR	Skyworks晶振	Si560	100 MHz	LVDS	1.8V ~ 3.3V
560BAA25M0000BCG	Skyworks晶振	Si560	25 MHz	LVDS	1.8V ~ 3.3V
560BAA25M0000BCGR	Skyworks晶振	Si560	25 MHz	LVDS	1.8V ~ 3.3V
560BAC004647ACGR	Skyworks晶振	Si560	257.8125 MHz	LVDS	1.8V ~ 3.3V
560BAC200M000BCG	Skyworks晶振	Si560	200 MHz	LVDS	1.8V ~ 3.3V
560BAA2556M00BCG	Skyworks晶振	Si560	2.556 GHz	LVDS	1.8V ~ 3.3V
560BAA000169BBG	石英晶振	Si560	19.53125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA100M000ABG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA100M000BBG	Skyworks晶振	Si560	100 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA25M0000BBG	Skyworks晶振	Si560	25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA125M000BBG	Skyworks晶振	Si560	125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA150M000BCGR	Skyworks晶振	Si560	150 MHz	LVDS	1.8V ~ 3.3V
560BAA200M000BBGR	Skyworks晶振	Si560	200 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA300M000BBGR	Skyworks晶振	Si560	300 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA150M000BBGR	Skyworks晶振	Si560	150 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250BBGR	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA200M000BCGR	Skyworks晶振	Si560	200 MHz	LVDS	1.8V ~ 3.3V
560BAA156M250BCGR	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V ~ 3.3V
560BAA160M000CCGR	Skyworks晶振	Si560	160 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAC004647ABGR	Skyworks晶振	Si560	257.8125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000185ABGR	Skyworks晶振	Si560	161.132812 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAC200M000BBGR	Skyworks晶振	Si560	200 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA160M000CCG	Skyworks晶振	Si560	160 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA000185ABG	Skyworks晶振	Si560	161.132812 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA200M000BBG	Skyworks晶振	Si560	200 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA300M000BBG	Skyworks晶振	Si560	300 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAC004647ABG	Skyworks晶振	Si560	257.8125 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAC200M000BBG	Skyworks晶振	Si560	200 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA150M000BBG	Skyworks晶振	Si560	150 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250BBG	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250BCG	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V ~ 3.3V
560BAA200M000BCG	Skyworks晶振	Si560	200 MHz	LVDS	1.8V ~ 3.3V
560BAA333M330CCGR	Skyworks晶振	Si560	333.33 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250ACGR	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250CCGR	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250ACG	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA156M250CCG	Skyworks晶振	Si560	156.25 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA333M330CCG	Skyworks晶振	Si560	333.33 MHz	LVDS	1.8V, 2.5V, 3.3V
560BAA2556M00BBGR	Skyworks晶振	Si560	2.556 GHz	LVDS	1.8V, 2.5V, 3.3V
560BAA2556M00BBG	Skyworks晶振	Si560	2.556 GHz	LVDS	1.8V, 2.5V, 3.3V
560BAA300M000BCG	Skyworks晶振	Si560	300 MHz	LVDS	1.8V ~ 3.3V
560BAA300M000BCGR	Skyworks晶振	Si560	300 MHz	LVDS	1.8V ~ 3.3V
