首頁進口晶振 SKYWORKS晶振思佳訊LVPECL晶振,564AAAC000118BCG,Si564光纖通訊晶振

思佳訊LVPECL晶振,564AAAC000118BCG,Si564光纖通訊晶振

產品型號：17168919
頻率：156.25 MHz
尺寸：5.0x3.2mm
產品介紹：思佳訊LVPECL晶振,564AAAC000118BCG,Si564光纖通訊晶振，進口晶振，Skyworks思佳訊晶振，型號：Si564，編碼為：564AAAC000118BCG，頻率為：156.25MHz，小體積晶振...

思佳訊LVPECL晶振,564AAAC000118BCG,Si564光纖通訊晶振，進口晶振，Skyworks思佳訊晶振，型號：Si564，編碼為：564AAAC000118BCG，頻率為：156.25MHz，小體積晶振尺寸：5.0x3.2mm封裝，8墊腳貼片晶振，LVPECL輸出差分晶振，石英晶振，有源晶振，差分晶體振蕩器。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能等特點。應用于：通訊設備，光模塊，以太網，3G-SDI/12G-SDI/24G-SDI廣播視頻，服務器、交換機、存儲、搜索加速，測試和測量，F(xiàn)PGA/ASIC時鐘，物聯網，無線網絡，光纖通道等應用。

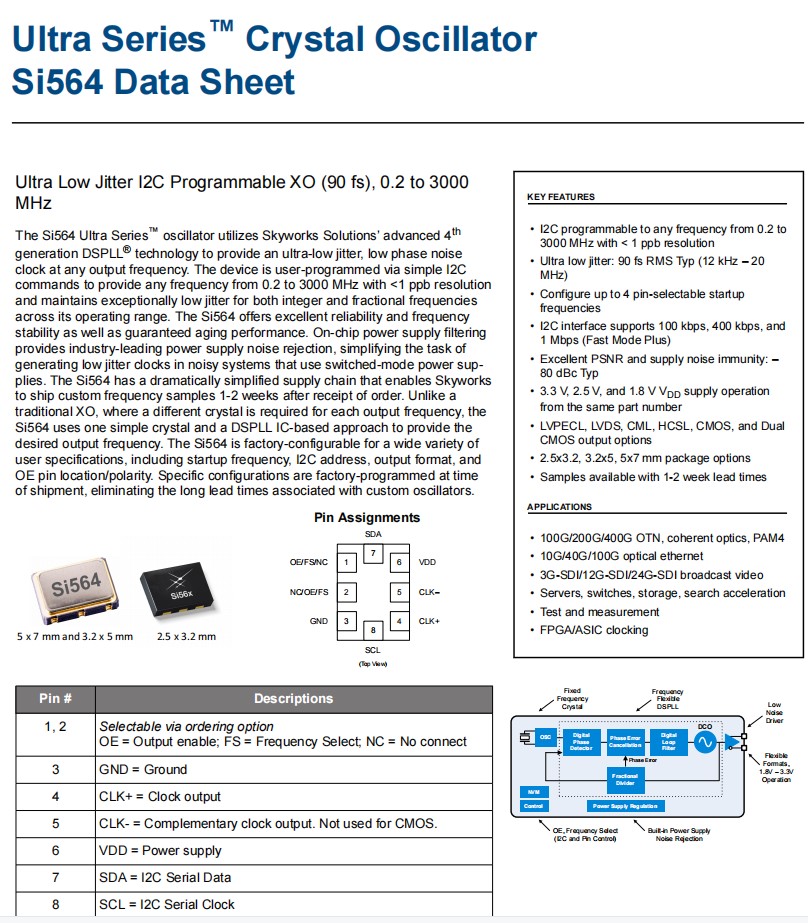

Si564超系列™振蕩器利用天空解決方案先進的第四代DSPLL®技術，在任何輸出頻率提供超低抖動、低相位噪聲時鐘。該設備通過簡單的I2C命令進行用戶編程，提供從0.2到3000 MHz的任何頻率和<1 ppb分辨率，并在其工作范圍內對整數和分?jǐn)?shù)頻率保持異常低的抖動。Si564石英貼片晶振提供了良好的可靠性和頻率穩定性，以及保證老化性能。片上電源濾波提供了行業領先的電源噪聲抑制，簡化了在使用切換模式電源的有噪聲系統中產生低抖動時鐘的任務。Si564有一個大大簡化的供應鏈，使Skyworks能夠在收到訂單1-2周后運送定制的頻率的樣品。與傳統的XO不同，每個輸出頻率都需要不同的晶體，Si564使用一個簡單的晶體和一種基于DSPLL ic的方法來提供所需的輸出頻率。Si564差分晶振可在工廠上配置各種用戶規格，包括啟動頻率、I2C地址、輸出格式和OE引腳位置/極性。特定的配置是在裝運時由工廠編程的，消除了與自定義振蕩器相關的長交貨時間。

思佳訊LVPECL晶振,564AAAC000118BCG,Si564光纖通訊晶振,參數表

Parameter

Symbol

Test Condition/Comment

Min

Typ

Max

Unit

Temperature Range

–40

ºC

Frequency Range

FCLK

LVPECL, LVDS, CML

156.25

MHz

HCSL

0.2

—

400

MHz

CMOS, Dual CMOS

0.2

250

MHz

Supply Voltage

V DD

3.3 V

3.135

3.3

3.465

2.5 V

2.375

2.5

2.625

1.8 V

1.71

1.8

1.89

Supply Current

IDD

LVPECL (output enabled)

110

160

LVDS/CML (output enabled)

—

130

HCSL (output enabled)

130

HCSL-Fast (output enabled)

—

142

CMOS (output enabled)

135

Dual CMOS (output enabled)

—

145

Tristate Hi-Z (output disabled)

Temperature Stability

Frequency stability Grade A

–20

—

ppm

Total Stability1

F STAB

Frequency stability Grade A

–50

ppm

Rise/Fall Time
(20% to 80% VPP)

TR/T F

LVPECL/LVDS/CML

350

CMOS / Dual CMOS
(CL = 5 pF)

—

0.5

1.5

HCSL, FCLK>50 MHz

550

HCSL-Fast, FCLK>50 MHz

275

Duty Cycle

All formats

—

Output Enable (OE),

Frequency Select (FS0, FS1)2

VIH

0.7 × V DD

—

VIL

0.3 × V DD

Output Disable Time, FCLK>10 MHz

µs

Output Enable Time, FCLK>10 MHz

—

µs

T FS

Settling Time after FS Change

—

Powerup Time

tOSC

Time from 0.9 × V DD until output fre-
quency (FCLK) within spec

Powerup VDD Ramp Rate

V RAMP

Fastest VDDramp rate allowed on
startup

100

V/ms

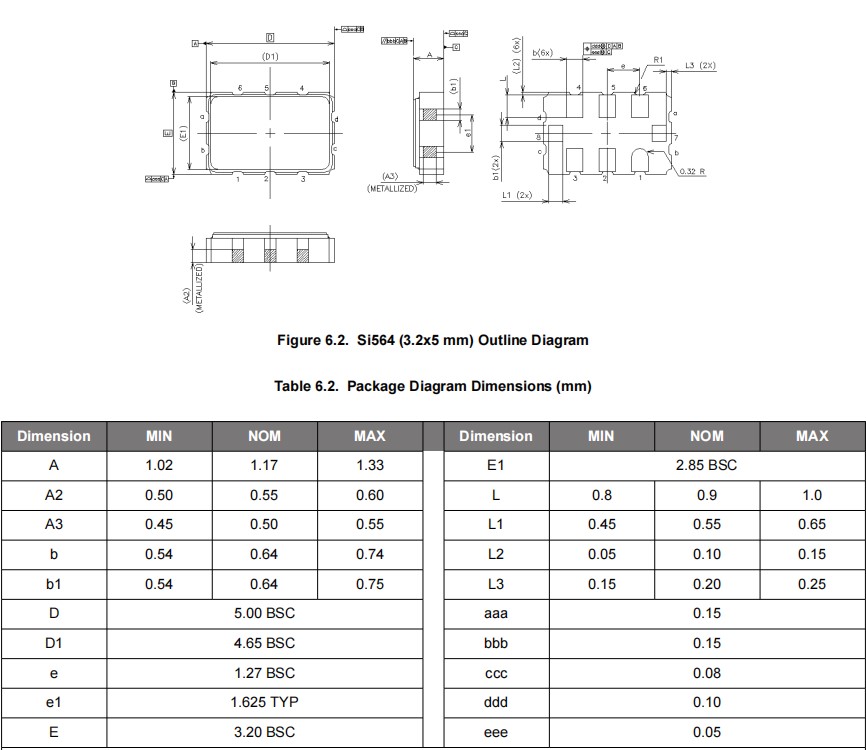

思佳訊LVPECL晶振,564AAAC000118BCG,Si564光纖通訊晶振,尺寸圖

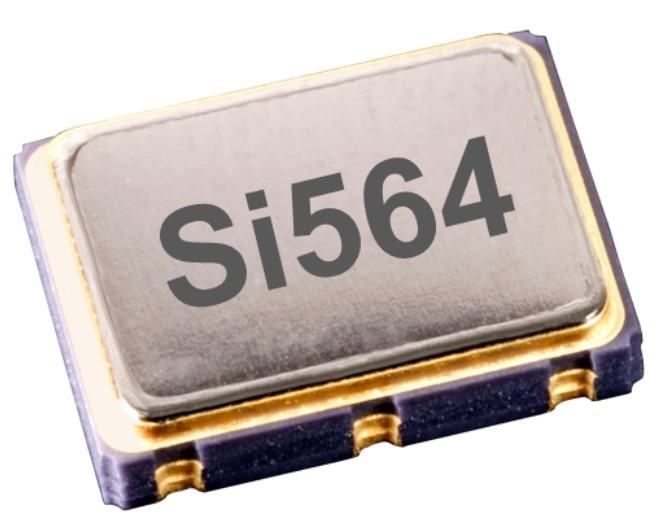

思佳訊LVPECL晶振,564AAAC000118BCG,Si564光纖通訊晶振

產品特點：

I2C可編程至0.2至3000 MHz的任何頻率，分辨率<1 ppb
超低抖動：90 fs RMS Typ（12 kHz–20 MHz）
最多配置4針可選啟動頻率
I2C接口支持100 kbps、400 kbps和1 Mbps（Fast Mode Plus）
出色的PSNR和電源抗擾度：–80 dBc Typ
相同零件號的3.3 V、2.5 V和1.8 V VDD電源操作
LVPECL、LVDS、CML、HCSL、CMOS和雙CMOS輸出選項
2.5x3.2、3.2x5、5x7 mm封裝選項石英晶體振蕩器
樣品可用，交付周期為1-2周

編碼	晶振廠家	系列	頻率	輸出
564AAAA000122BBG	Skyworks晶振	Si564	1 GHz	LVPECL
564AAAA002021BBG	Skyworks晶振	Si564	250 MHz	LVPECL
564AAAA002114ACG	Skyworks晶振	Si564	2.556 GHz	LVPECL
564AAAA000163ACG	Skyworks晶振	Si564	20 MHz	LVPECL
564AAAA000118ACG	Skyworks晶振	Si564	156.25 MHz	LVPECL
564AAAA001785ACG	Skyworks晶振	Si564	19.982 MHz	LVPECL
564AABA000121ACG	Skyworks晶振	Si564	100 MHz	LVPECL
564AAAA000121ACG	Skyworks晶振	Si564	100 MHz	LVPECL
564AAAA002028ACG	Skyworks晶振	Si564	705.024 MHz	LVPECL
564AABA000112ACG	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA002021BCGR	Skyworks晶振	Si564	250 MHz	LVPECL
564AAAA002021BCG	Skyworks晶振	Si564	250 MHz	LVPECL
564AAAA002125BCGR	Skyworks晶振	Si564	194.4 MHz	LVPECL
564AAAA000282BCGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA001785ACGR	Skyworks晶振	Si564	19.982 MHz	LVPECL
564AAAA000163ACGR	Skyworks晶振	Si564	20 MHz	LVPECL
564AAAB000798BCG	Skyworks晶振	Si564	1 MHz	LVPECL
564AABA000121ACGR	Skyworks晶振	Si564	100 MHz	LVPECL
564AAAA002138BCG	Skyworks晶振	Si564	2.65 GHz	LVPECL
564AAAC000118BCG	Skyworks晶振	Si564	156.25 MHz	LVPECL
564AAAA000122BCGR	Skyworks晶振	Si564	1 GHz	LVPECL
564AAAB000798BCGR	Skyworks晶振	Si564	1 MHz	LVPECL
564AAAA000780BCGR	Skyworks晶振	Si564	30 MHz	LVPECL
564AAAA000121ACGR	Skyworks晶振	Si564	100 MHz	LVPECL
564AAAA002028ACGR	Skyworks晶振	Si564	705.024 MHz	LVPECL
564AAAA000282BCG	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000780BCG	有源晶振	Si564	30 MHz	LVPECL
564AAAA002139BCG	Skyworks晶振	Si564	2.67 GHz	LVPECL
564AAAA002114ACGR	Skyworks晶振	Si564	2.556 GHz	LVPECL
564AAAA000163BCGR	Skyworks晶振	Si564	20 MHz	LVPECL
564AAAA002139BCGR	Skyworks晶振	Si564	2.67 GHz	LVPECL
564AAAC000118BCGR	Skyworks晶振	Si564	156.25 MHz	LVPECL
564AAAA000118ACGR	Skyworks晶振	Si564	156.25 MHz	LVPECL
564AAAA002138BCGR	Skyworks晶振	Si564	2.65 GHz	LVPECL
564AAAA000122BCG	Skyworks晶振	Si564	1 GHz	LVPECL
564AAAA002125BCG	Skyworks晶振	Si564	194.4 MHz	LVPECL
564AAAA000112BCG	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000112BCGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000399BCGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000399BCG	Skyworks晶振	Si564	10 MHz	LVPECL
564AABA000112ACGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000163BCG	Skyworks晶振	Si564	20 MHz	LVPECL
564AABA002010ABG	Skyworks晶振	Si564	1.611325 GHz	LVPECL
564AABA002010ACG	Skyworks晶振	Si564	1.611325 GHz	LVPECL
564AAAA000112ACG	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000514ACG	Skyworks晶振	Si564	19.982 MHz	LVPECL
564AAAA000112ABGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000122BBGR	Skyworks晶振	Si564	1 GHz	LVPECL
564AAAA002021BBGR	Skyworks晶振	Si564	250 MHz	LVPECL
564AABA002010ABGR	Skyworks晶振	Si564	1.611325 GHz	LVPECL
564AAAA000112BBGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000118ABGR	Skyworks晶振	Si564	156.25 MHz	LVPECL
564AAAA000121ABGR	Skyworks晶振	Si564	100 MHz	LVPECL
564AAAA000163ABGR	Skyworks晶振	Si564	20 MHz	LVPECL
564AAAA001785ABGR	Skyworks晶振	Si564	19.982 MHz	LVPECL
564AAAA002028ABGR	Skyworks晶振	Si564	705.024 MHz	LVPECL
564AAAA002114ABGR	Skyworks晶振	Si564	2.556 GHz	LVPECL
564AABA000121ABGR	Skyworks晶振	Si564	100 MHz	LVPECL
564AABA000112ABGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000780BBGR	Skyworks晶振	Si564	30 MHz	LVPECL
564AAAA002138BBGR	Skyworks晶振	Si564	2.65 GHz	LVPECL
564AAAA000163BBGR	Skyworks晶振	Si564	20 MHz	LVPECL
564AAAA000282BBGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA002125BBGR	Skyworks晶振	Si564	194.4 MHz	LVPECL
564AAAA000399BBGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA002139BBGR	Skyworks晶振	Si564	2.67 GHz	LVPECL
564AABA002010ACGR	Skyworks晶振	Si564	1.611325 GHz	LVPECL
564AAAA000112ACGR	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000514ACGR	Skyworks晶振	Si564	19.982 MHz	LVPECL
564AAAA000112ABG	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000112BBG	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000118ABG	Skyworks晶振	Si564	156.25 MHz	LVPECL
564AAAA000121ABG	Skyworks晶振	Si564	100 MHz	LVPECL
564AAAA000163ABG	Skyworks晶振	Si564	20 MHz	LVPECL
564AAAA001785ABG	Skyworks晶振	Si564	19.982 MHz	LVPECL
564AAAA002028ABG	Skyworks晶振	Si564	705.024 MHz	LVPECL
564AAAA002114ABG	Skyworks晶振	Si564	2.556 GHz	LVPECL
564AABA000121ABG	Skyworks晶振	Si564	100 MHz	LVPECL
564AABA000112ABG	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA002125BBG	Skyworks晶振	Si564	194.4 MHz	LVPECL
564AAAA000780BBG	Skyworks晶振	Si564	30 MHz	LVPECL
564AAAA002139BBG	Skyworks晶振	Si564	2.67 GHz	LVPECL
564AAAA002138BBG	Skyworks晶振	Si564	2.65 GHz	LVPECL
564AAAA000282BBG	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000399BBG	Skyworks晶振	Si564	10 MHz	LVPECL
564AAAA000163BBG	Skyworks晶振	Si564	20 MHz	LVPECL
564AAAB000798BBGR	Skyworks晶振	Si564	1 MHz	LVPECL
564AAAB000798BBG	Skyworks晶振	Si564	1 MHz	LVPECL
564AAAC000118BBGR	Skyworks晶振	Si564	156.25 MHz	LVPECL
564AAAC000118BBG	Skyworks晶振	Si564	156.25 MHz	LVPECL
