為什么選擇ClearClock振蕩器？
面向下一代技術的ClearClock振蕩器，Abracon晶振ClearClock系列振蕩器為最新的通信、云計算、存儲和RF應用提供了解決方案。憑借其低功耗和低抖動特性，這些XO解決方案可以處理超過56Gbps的串行數據速率，成為當今快節奏數字世界的重要組成部分。ClearClock系列包括基于PLL和第三泛音解決方案，全部采用緊湊型封裝。這些振蕩器因其功率優化性能和滿足不斷增長的現代技術需求的能力而在業界脫穎而出。
例如，有源晶振AX7系列提供出色的均方根抖動性能(典型值119)，而功耗僅為130mW。它還具有從50MHz到2.1GHz的最寬工廠可配置頻率范圍。同時，第三代泛音ClearClock解決方案，如AK2、AX3、AK5和AK7系列，為低噪聲差分振蕩器提供業界領先的低功耗。ClearClock振蕩器是任何要求高性能、低功耗和緊湊設計的技術驅動型應用的必備產品。

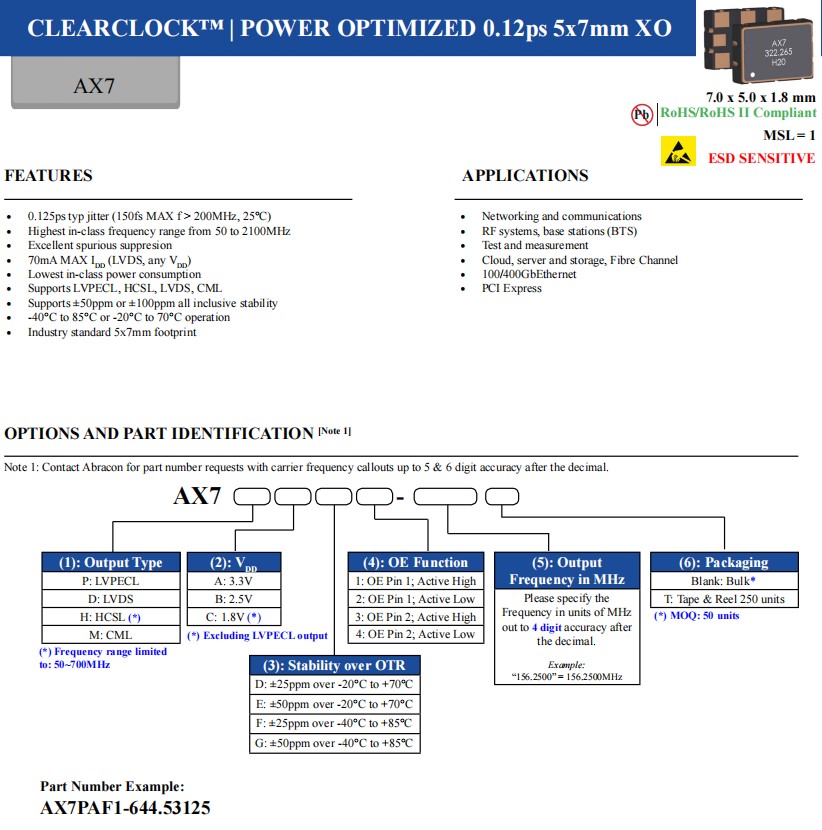

ClearClock振蕩器AX7PAF1-644.53125為6G通信提供解決方案
特征：
典型抖動為119 fs(F = 322.265625MHz)
最大150fs抖動(F>200MHz)
<80fs Typ (150fs Max @ 156.25MHz)
同類產品中最寬的頻率范圍，從50MHz到2.1GHz
同類最低功耗
支持LVPECL、LVDS、HCSL、CML輸出邏輯差分晶振
行業標準微型尺寸
應用程序：射頻系統，高達56Gbps的高速SERDES，高性能計算(HPC)，網絡處理器，PCI Express，BTS /基站，光學模塊，測試，FPGA /處理器，100/400Gb以太網，服務器、存儲、光纖通道，網絡和通信，背板/芯片到芯片總線

ClearClock振蕩器AX7PAF1-644.53125為6G通信提供解決方案

針對最快數據鏈路的功耗優化抖動性能

ClearClock系列振蕩器支持通信、云計算、存儲和RF應用的下一代性能要求。這些振蕩器在低功耗方面領先業界，同時保持低至80fs的典型抖動。它們還提供FPGAs和IC所需的相位噪聲性能，以支持超過56Gbps的串行數據速率。ClearClock系列包括鎖相環和第三泛音解決方案，封裝尺寸小至2.5x2.0mm。

基于PLL的ClearClock解決方案

AX7貼片晶振系列針對出色的均方根抖動性能(典型值119)進行了優化，功耗為130mW。AX7的工廠可配置頻率范圍最寬，從50MHz到2.1GHz。

AX5系列采用更小的5 x 3.2毫米尺寸，適合下一代網絡和射頻應用。該系列在低功耗方面領先業界，同時保持125fs的典型抖動，非常適合超過56Gbps的串行數據鏈路時鐘。

第三泛音ClearClock解決方案

新款A(yù)K2A、AK2、AK3A、AX3和AK5系列在1.8V的最低工作電壓下典型功耗為30mW，為低噪聲差分振蕩器提供了業界領先的低功耗。這些器件簡化的三次諧波架構避免了基于鎖相環(PLL)的乘法運算，整體功耗遠低于其它高性能XO替代產品。
