在我們?nèi)粘Ｉ钪?不知道朋友們遇沒遇到這種情況,有時候在打電話的時候會出現嗞嗞嗞…的聲音,還有就是在通話的過程中手機突然藍屏或者黑屏了,還有就是高頻攝像頭會出現不彩,黑白屏的現象.這些都是里面一顆小小的電子元件貼片晶振在作怪,要把晶振融合到PCB板上去,是需要通過錫線把晶振腳和板上腳位焊接起來,如果在回流上錫過程中出現爬錫的現象,就容易出現錫腳焊錫不飽滿,腳位太薄也不容易上錫.有時候我們檢查會發現明明錫膏已經上去了,但是就是達不到應有的功能.等到做成品出廠之后,由于這種原因就會出現黑白屏和死機藍屏的現象.

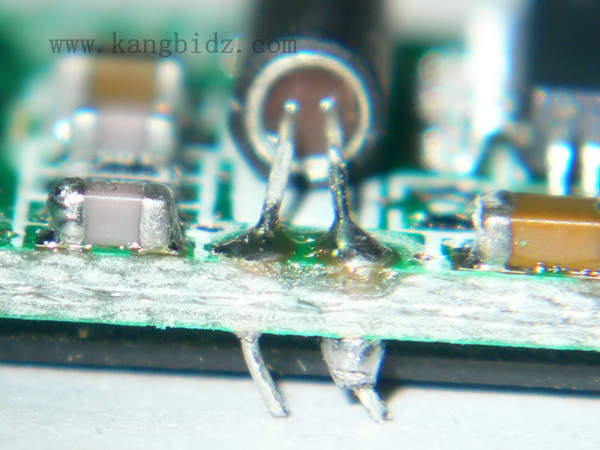

晶振虛焊上錫容易脫落，這是很多生產廠商特別痛恨和苦惱的事情.也是各晶振廠家需要特別留心和注意的.品質的注重和專業生產技術,貼心的售后服務一直是康比電子的公司警訊.虛焊就是晶振在焊接過程中錫腳沒有焊上去,看似有焊點,實似未焊住.這些虛焊點時通時斷,所以會經常出現信號源時有時無,且不易查找和排除.下面為大家分析和解決晶振上錫的幾大要素.
一、烙鐵頭，潔凈度很重要
      原因是通電的電烙鐵頭長期處于高溫狀態，其表面很容易氧化或燒死，使烙鐵頭導熱性能變差而影響焊接質量。所以建議最好是用濕布或濕海綿擦烙鐵頭上的雜質，若溫度過高時，可暫時拔下插頭或蘸松香降溫，隨時使烙鐵頭上掛錫良好。
二、上錫前需注意
      焊接之前，一定要看到焊件、焊點表面露出光亮金屬，才能給焊件或焊點表面鍍上錫。
三、焊接溫度，量身選定
      根據元器件大小選用功率合適的電烙鐵，當選用的電烙鐵的功率一定時，應注意控制加熱時間的長短。
四、上錫，量到即止
　　根據所需焊點的大小來決定電烙鐵的蘸錫量，使焊錫足夠包裹住被焊韌，形成一個大小合適且圓滑的焊點。
　　康比電子提醒：焊點也不是錫多、錫大為好，相反，這種焊點虛焊的可能性更大，有可能是焊錫堆積在上面，而不是焊在上面。若一次上錫量不夠，可再次補焊，但一定要等前次上的錫一同被熔化后再移開電烙鐵;若一次上錫量太多，可用烙鐵頭帶走適量。
五、焊接時間，點到即止
　   焊接時間也是檢驗技術人員焊接技術好壞的重要環節。焊接時間過長、溫度過高，還容易燙壞晶振或印制電路板的銅箔。若焊接時間過短，又達不到焊接溫度，焊錫不能充分熔化，影響焊劑的潤濕，易造成虛焊。
六、焊點凝固過程中，切忌觸動焊點
　　焊點在未完全凝固前，即使有很小的振動也會使焊點變形，引起虛焊。所以在焊點凝固過程中，一定不要觸動焊點。
七、烙鐵頭撤離時，角度很重要
　　1、當烙鐵頭沿斜上方撤離時，烙鐵頭上帶走少量的錫珠，它可形成圓滑的焊點;
　　2、當烙鐵頭垂直向上撤離時，可形成拉尖毛刺的焊點
　　3、當烙鐵頭以水平方向撤離時，烙鐵頭可帶走大部分錫珠。
為了避免虛焊,那就需要對焊面做好清理和上錫,清理掉氧化物后,給焊面先上錫,再焊接就容易了,也不易產生虛焊.

                                                    作者—康比電子
