晶振在電子產品中起到的作用是至關重要的,一塊完美的電子板如果沒有晶振來起振的話那就完全癱瘓了,所以在工程在設計電路的時候首先都要考慮到晶振,特別是高精密的電子產品,電路設計起來又及其復雜,所使用的晶體一般都是高精密的石英晶體振蕩器,所以在電路方面要求的比較嚴格.近期接到很多客戶詢問有源晶振的串聯電路應該怎樣設計,一般這樣情況都是廠里工程出來問的,串聯電路比較麻煩,要了解電路結構和所需要元器件的性能,而且需要注意的細節會有很多,還有各種標稱名稱都要清楚,有很多廠里的工程都為這標稱煩惱,下面我們看下串聯標稱名稱都有哪些.

首先我們知道不管是任何晶振都是要有頻率點,也就是標稱頻率,它的意思是振蕩器輸出的中心頻率或頻率的標稱值.主要是起到晶體振動的開始式.
可選頻率范圍：我們所能提供的某種規格的振蕩器的可實現的頻率輸出.
頻率溫度穩定度：在指定溫度范圍內振蕩器的輸出頻率相對于25°C時測量值的最大允許頻率偏差.
老化：在確定時間內輸出頻率的相對變化.
輸出：振蕩器輸出的波形及功率.
占空比：反映輸出波形的對稱性，也就說，在一個周期內，高電平與低電平所占比例之比.
上升時間：方波從低電平轉換為高電平的時間.
下降時間：方波從高電平轉換為低電平的時間.
諧波：振蕩器在相對于輸出頻率諧振點處的抑制.
非諧波：振蕩器在相對于輸出頻率非諧振點處的抑制.
短期頻率穩定度：振蕩器在較短時間內輸出頻率的穩定性,通常為1秒.
相位噪聲：用于描述振蕩器的短期頻率波動，通常定義為載波發生某一頻率偏移是在1Hz帶寬內的單邊帶功率密度，單位為dBc/Hz.
電源電壓：加在振蕩器電源端（Vcc）的能夠使振蕩器正常工作的電壓.
電源電流：流過振蕩器電源端（Vcc）的總電流.
工作溫度范圍：能夠保證振蕩器輸出頻率及其它各種特性能滿座指標要求的溫度范圍.
這些是石英晶體振蕩器的標稱名稱,不管是并聯電路還是串聯都有這些名稱標示,在有源晶振電路中基本都會用到,普通無源電路就不用那么復雜,而且基本上用到串聯的不多,所以就不多做解釋.

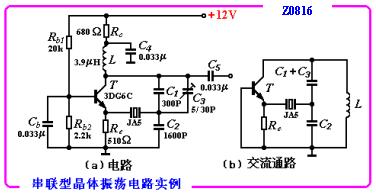

任何的電子產品都是比較復雜的,好在現在的技術比較先進,各種電路數據可以通過儀器測試出來,這樣可以避免出現大的偏差,降低頻率偏差概率.晶體與電阻R串聯構成正反饋電路.當振蕩頻率等于晶體的固有頻率fs時,晶體阻抗最小,且為純電阻,電路滿足自激振蕩條件而振蕩,其振蕩頻率為f0=fs.否則不能振蕩.調節電阻R可獲得良好的正弦波輸出.而且石英晶體振蕩器輸出的波形一般都為正玄波,極少出現方波,不過高精密的溫補晶振可能由于晶體本身的要求會出現方波,但是我們還是以正玄波為準.
作者—康比電子
