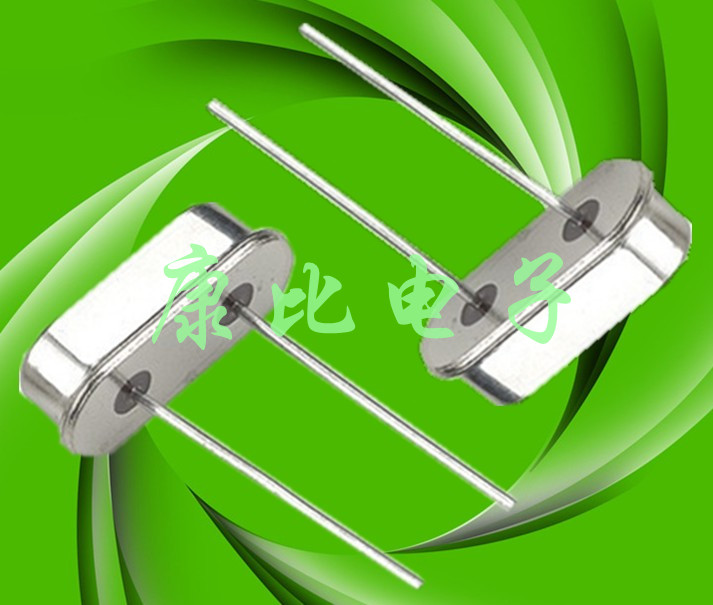

在電子學上，通常將含有晶體管元件的電路稱作“有源電路”（如有源音箱、有源濾波器等），而僅由阻容元件組成的電路稱作“無源電路”。電腦中的晶體振蕩器也分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振的英文名稱不同，無源晶振為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確；有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶振外，還有晶體管和阻容元件，因此體積較大。


    石英晶體振蕩器的頻率穩定度可達10^-9/日，甚至10^-11。例如10MHz的振蕩器，頻率在一日之內的變化一般不大于0.1Hz。因此，完全可以將晶體振蕩器視為恒定的基準頻率源(石英表、電子表中都是利用石英晶體來做計時的基準頻率)。從PC誕生至現在，主板上一直都使用一顆14.318MHz的石英晶體振蕩器作為基準頻率源。主板上除了這顆14.318MHz的晶振，還能找到一顆頻率為32.768MHz的晶振，它被用于實時時鐘(RTC)電路中，顯示精確的時間和日期

    方形有源晶振引腳分布：

    1、正方的，使用DIP-8封裝，打點的是1腳。 1-NC； 4-GND； 5-Output； 8-VCC

    2、長方的，使用DIP-14封裝，打點的是1腳。1-NC； 7-GND； 8-Output； 14-VCC

    BTW：

    1、電源有兩種，一種是TTL，只能用5V，一種是HC的，可以3.3V/5V

    2、邊沿有一個是尖角，三個圓角，尖角的是一腳，和打點一致。

    Vcc outNC（點） GND.

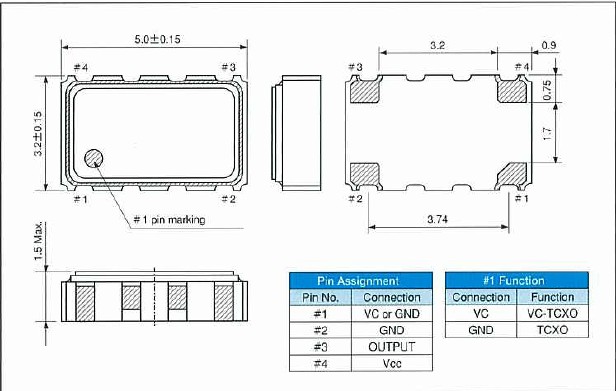

    有源溫補晶振為四角方形或矩形金屬盒子，看著標稱一面（頂），左下空腳，右下地，左上VCC（5V），右上輸出。接上電源可以用示波器看到波形。

    值得提出的是，振蕩器的控制腳1腳，常規是NC懸空，或者是通過一個電阻接到VCC。實際上控制1腳還可以作為停止振蕩器工作的功能。當控制腳輸入高電平或者懸空的時候，晶體振蕩器可分為（石英振蕩器,壓控振蕩器,溫補晶振,VC-TCXO振蕩器）一上電就一直工作，當控制腳1腳接低電平“0”時，振蕩器輸入為高阻態，或者沒有波形輸出。這樣的好處是可以使電路有待機功能，減少功耗。

                                                        作者—康比電子
