晶振是電子產品中的必備頻率元器件,看似很小但是存在的作用影響很大.晶振分為石英晶體諧振器、石英晶體振蕩器兩大類.隨著市場上各種高端智能產品的誕生,對于石英晶體振蕩器的需求越來越大.不論是從在產品中的作用,還是精度等各方面來說石英晶體振蕩器比無源晶體的作用更大.對于整個行業的技術方面來說是一項極大的挑戰.
石英晶體振蕩器是由石英晶體組成的,石英晶片之所以能當為振蕩器使用,是基于它的壓電效應：在晶片的兩個極上加一電場,會使晶體產生機械變形；在石英晶片上加上交變電壓,晶體就會產生機械振動,同時機械變形振動又會產生交變電場,雖然這種交變電場的電壓極其微弱,但其振動頻率是十分穩定的.當外加交變電壓的頻率與晶片的固有頻率(由晶片的尺寸和形狀決定)相等時,機械振動的幅度將急劇增加,這種現象稱為“壓電諧振”.

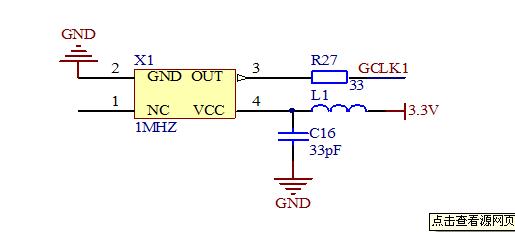

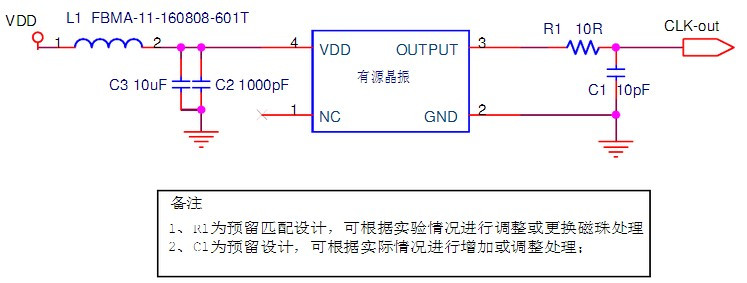

有源晶振型號縱多,而且每一種型號的引腳定義都有所不同,接法也不同,下面介紹一下石英晶體振蕩器引腳識別：有點標記的為1腳,按逆時針（管腳向下）分別為2、3、4.石英晶體振蕩器通常的用法：一腳懸空,二腳接地,三腳接輸出,四腳接電壓.
有源晶振,內置有振蕩電路,故只需要提供合適的直流電源,即可輸出穩定頻率.省去了無源晶振與振蕩電路的匹配等問題,但成本相應較高.有源晶振的用途也越來越廣泛,常用于:安防產品、汽車電子、藍牙設備、醫療設備、模塊、智能機器人、無人機以及航空等高端設備領域.
