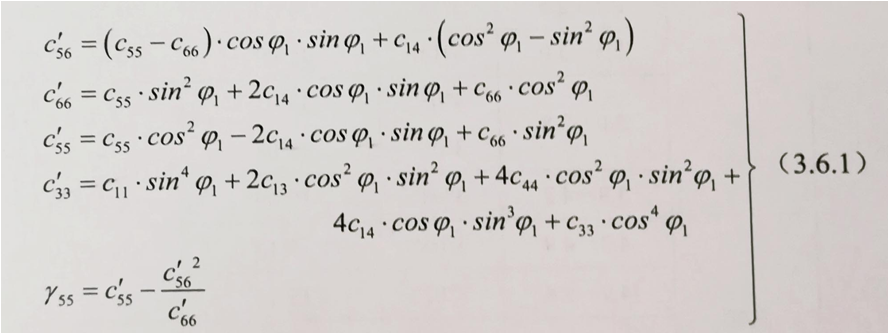

貝赫曼( R·Bechmann)給出開路、短路彈性剛度常數如下
C_ij^D（開路）                                   C_ij^E（短路）
C₅₅=57.98×10⁹N/m²                    C₅₅=57.93×10⁹N/m²
C₁₄=-18.09×10⁹N/m²                   C₁=-17.91×10⁹N/m
C₆₆=40.626×10⁹N/m²                   C₆₆=39.88×10⁹N/m²
C₁₁=87.468×10⁹N/m²                   C₁₁=86.74×10⁹N/m²
C₁₂=6.244×10⁹N/m²                     C₁₂=6.99×10⁹N/m²
C₁₃=11.91×10⁹N/m²                     C₁₃=11.91×10⁹N/m²
C₃₃=107.2×10⁹N/m²                    C₃₃=107.1×10⁹N/m²
C₄₄=C₅₅ C₁₄=C₆₅
說明：
(1) 若測量電路的電阻遠小于石英晶振片的電阻，則可以近似地認為外電路處于短路狀態，這時電極面上沒有電荷積累。所以石英片內的電場強度E=0(或常數)，這樣的電學邊界條件稱為短路條件，在該條件測得的彈性常數叫短路彈性常數如c_ij^E或s_ij^E
(2) 若測量電路的電阻遠大貼片晶振晶片的電阻，則可以近似地認為外電路處于開路狀態，這時電極面上的自由電荷保持不變即電位移D=0(或常數)，這樣的電學邊界條件稱為開路條件，在該條件測得的彈性常數叫開路彈性常數如C_ij^D或S_ij^D
三、切角的選擇
長條片切角是根據工作溫度范圍、溫度頻差及其頻率來選取的，具體的可參照表3.6.1初步確定設計十中心角。切角誤差根據表3.2.2選取。

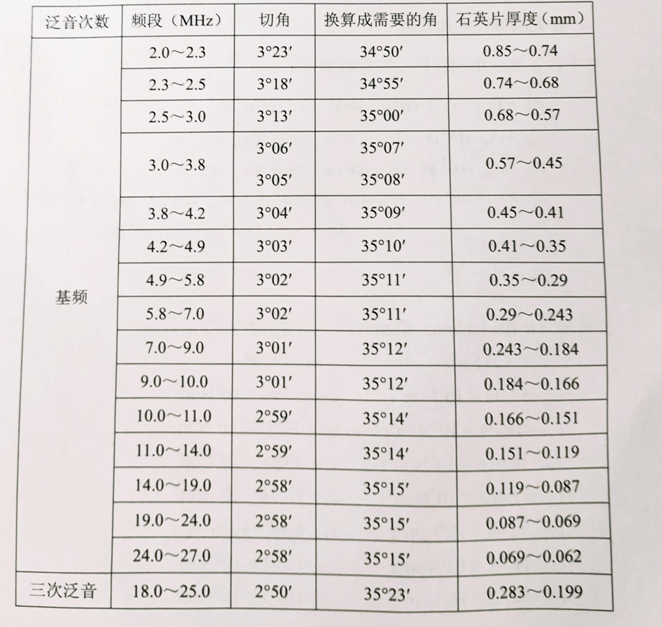

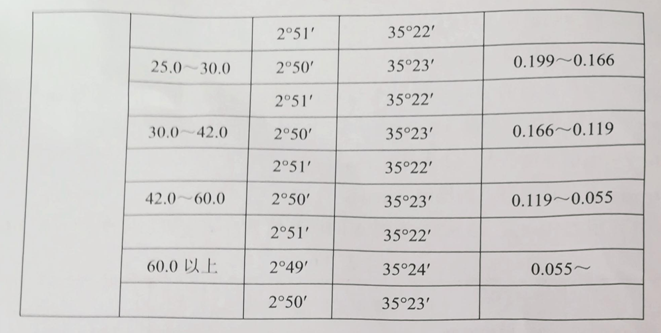

表3.6.1各頻段石英晶振晶片切角及換算成所需角度表
